2165 ความรู้พื้นฐานฐานราก ฐานรากแบบตีนเป็ด หรือฐานรากชิดเขต (Combined/Eccentric Footing) คืออะไร และต้องใช้เมื่อไหร่?

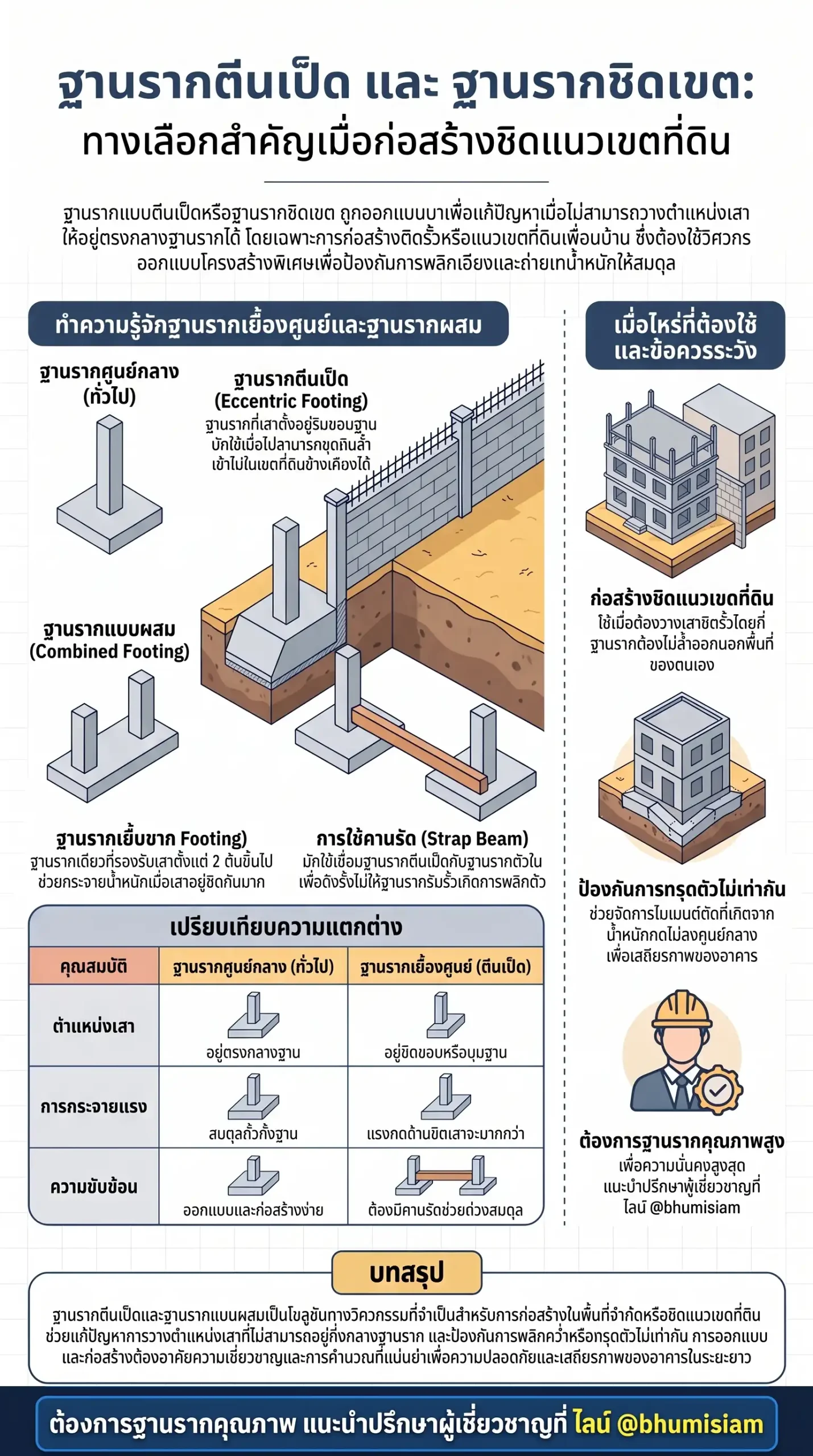

ฐานรากตีนเป็ด หรือฐานรากชิดเขต (Eccentric Footing / Combined Footing / Strap Footing) คือ ฐานรากคอนกรีตเสริมเหล็กที่ตำแหน่งของเสาไม่ได้ตั้งอยู่ตรงศูนย์กลางของฐานราก แต่อยู่ชิดขอบด้านใดด้านหนึ่งหรือเยื้องออกจากแนวศูนย์กลางอย่างชัดเจน แตกต่างจากฐานรากทั่วไป (Concentric Footing) ที่เสาจะตั้งอยู่ตรงกึ่งกลางเพื่อถ่ายน้ำหนักลงสู่ดินอย่างสมดุล
ในทางวิศวกรรม เมื่อเสาตั้งอยู่ชิดขอบ น้ำหนักที่กดลงมาจะทำให้เกิด แรงกดเยื้องศูนย์ (Eccentric Load) และเกิด โมเมนต์ดัด (Bending Moment) ส่งผลให้แรงดันใต้ฐานรากกระจายตัวไม่เท่ากัน ดินด้านที่ชิดเสาจะรับแรงกดมากกว่าอีกด้านหนึ่ง ซึ่งอาจทำให้ฐานรากเกิดการพลิกตัวหรือเอียงได้
เพื่อแก้ไขปัญหานี้ วิศวกรจึงมักออกแบบให้มี คานรัด/คานยึดรั้ง (Strap Beam / Cantilever Beam) เชื่อมต่อระหว่างฐานรากตีนเป็ดริมรั้วเข้ากับฐานรากเสาต้นถัดไปที่อยู่ด้านใน เพื่อช่วยดึงและถ่ายเทน้ำหนัก ถ่วงสมดุลไม่ให้ฐานรากริมรั้วพลิกเอียง หรือในกรณีที่เสาอยู่ใกล้กันมากก็อาจออกแบบเป็น ฐานรากร่วม (Combined Footing) ที่รองรับเสา 2 ต้นไว้บนฐานรากเดียวกัน
ต้องใช้ฐานรากตีนเป็ดเมื่อไหร่?
- เมื่อก่อสร้างชิดแนวเขตที่ดิน หรือชิดกำแพงรั้วเพื่อนบ้าน: เป็นกรณีที่พบมากที่สุด เช่น การสร้างอาคารชิดเขต, ตึกแถว, ทาวน์โฮม หรือการต่อเติมบ้านชิดแนวรั้ว เนื่องจากข้อบังคับทางกฎหมายและสิทธิในที่ดินห้ามไม่ให้ขุดดินหรือหล่อคอนกรีตฐานรากล้ำเข้าไปในที่ดินข้างเคียง จึงต้องทำฐานรากยื่นเข้ามาฝั่งที่ดินของเราเองเพียงอย่างเดียว
- ป้องกันไม่ให้น้ำหนักไปกดทับโครงสร้างรั้วเดิม: หากใช้ฐานรากธรรมดาวางชิดรั้ว น้ำหนักอาคารจะกดลงใต้รั้วโดยตรง ทำให้รั้วเอียงหรือร้าวเสียหาย การใช้ฐานรากตีนเป็ดที่มีคานรัดจะช่วยถ่ายน้ำหนักหลบแนวรั้วได้อย่างปลอดภัย
- เมื่อตำแหน่งเสาถูกจำกัดด้วยข้อจำกัดทางพื้นที่: เช่น มีสิ่งกีดขวาง ท่อน้ำ หรือแนวสาธารณูปโภคใต้ดิน ทำให้ไม่สามารถขยายฐานรากออกไปได้ครบทุกทิศทาง
ข้อแนะนำเพื่อคุณภาพและความปลอดภัยสูงสุด
- ต้องมีคานรัด (Strap Beam) ดึงรั้งเสาต้นใน: การทำฐานรากตีนเป็ดห้ามทำเป็นฐานเดี่ยวลอยๆ โดยไม่มีคานรัดเด็ดขาด เพราะจะเสี่ยงต่อการทรุดเอียงและพลิกตัวสูงมาก
- แยกโครงสร้างอิสระ (Expansion Joint): หากเป็นการต่อเติมอาคารชิดบ้านเดิม ต้องแยกเสา คาน และฐานรากให้อิสระจากโครงสร้างเดิม เพื่อป้องกันการทรุดตัวไม่เท่ากัน
- เลือกใช้เสาเข็มคุณภาพสูง: สำหรับพื้นที่ดินอ่อน (เช่น กรุงเทพฯ และปริมณฑล) ควรพิจารณาใช้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ที่ตอกลึกถึงชั้นดินแข็งดานดล มีแรงสั่นสะเทือนต่ำ สามารถตอกชิดกำแพงเดิมได้ในระยะปลอดภัย และให้ความมั่นคงแข็งแรงสูงสุด
หากท่านต้องการคำปรึกษาด้านงานวิศวกรรมฐานราก หรือต้องการการออกแบบฐานรากที่ถูกต้องปลอดภัยตามหลักวิศวกรรม สามารถติดต่อปรึกษาผู้เชี่ยวชาญได้ที่ ไลน์ @bhumisiam (โดยทาง TPN ภูมิสยาม มีบริการวิศวกรออกแบบฐานรากให้ฟรีสำหรับงานบ้าน)
สรุปท้ายบทความ ฐานรากตีนเป็ด หรือฐานรากชิดเขต คือ ฐานรากที่วางตำแหน่งเสาเยื้องศูนย์ชิดขอบด้านใดด้านหนึ่ง จำเป็นต้องใช้เมื่อสร้างอาคารชิดแนวเขตที่ดินหรือชิดรั้วเพื่อนบ้านที่ไม่สามารถขุดฐานรากรุกล้ำออกนอกพื้นที่ได้ การออกแบบต้องใช้คานยึดรั้ง (Strap Beam) เชื่อมกับเสาต้นในเพื่อถ่วงสมดุลแรงกดไม่ให้ฐานรากพลิกเอียง การเลือกใช้ฐานรากตีนเป็ดร่วมกับ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 จะช่วยรับประกันคุณภาพ ความปลอดภัย และความมั่นคงถาวรของโครงสร้างชิดเขตได้อย่างดีที่สุดครับ
🧱 หากคุณมีแบบแปลนหรือกำลังวางแผนสร้างอาคารชิดแนวเขตที่ดิน สามารถส่งระยะเสาและขนาดพื้นที่มาให้วิศวกรช่วยประเมินรูปแบบคานรัดและฐานรากตีนเป็ดที่เหมาะสมเบื้องต้นได้เลยนะครับ
