1193 การทดสอบด้วยน้ำหนักพลศาสตร์ Dynamic Load Test คืออะไร? ทำอย่างไร?
การทดสอบการรับน้ำหนักบรรทุกของเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test) หรือที่มักเรียกกันว่าการทดสอบ PDA (Pile Driving Analyzer) เป็นวิธีที่วิศวกรใช้เพื่อประเมินความสามารถในการรับน้ำหนักและตรวจสอบความสมบูรณ์ของเสาเข็มโดยใช้หลักการการเดินทางของคลื่นความเค้น (Stress Wave), โดยมีรายละเอียดกระบวนการและขั้นตอนดังนี้ครับ
Dynamic Load Test คืออะไร?
เป็นการทดสอบแบบไม่ทำลายเสาเข็ม (Non-destructive Test) ที่ให้ผลการทดสอบที่แม่นยำและรวดเร็ว, วิธีนี้ได้รับการยอมรับในระดับสากลตามมาตรฐาน ASTM D4945-96, โดยข้อมูลสำคัญที่ได้รับจากการทดสอบประกอบด้วย:
- กำลังการรับน้ำหนักรวม: ประเมินได้ทั้งแรงเสียดทานที่ผิวเสาเข็ม (Skin Friction) และแรงแบกทานที่ปลายเข็ม (End Bearing)
- ความสมบูรณ์ของเสาเข็ม: ตรวจสอบว่าเสาเข็มมีการชำรุด แตกหัก หรือคอดระหว่างการติดตั้งหรือไม่
- ประสิทธิภาพการตอก: วัดพลังงานที่ส่งจากลูกตุ้มลงสู่เสาเข็มเพื่อประเมินความเหมาะสมของเครื่องจักรที่ใช้
- ความเค้นขณะตอก: ตรวจสอบแรงเค้นอัดและแรงดึงสูงสุดเพื่อป้องกันเสาเข็มเสียหายระหว่างการติดตั้ง

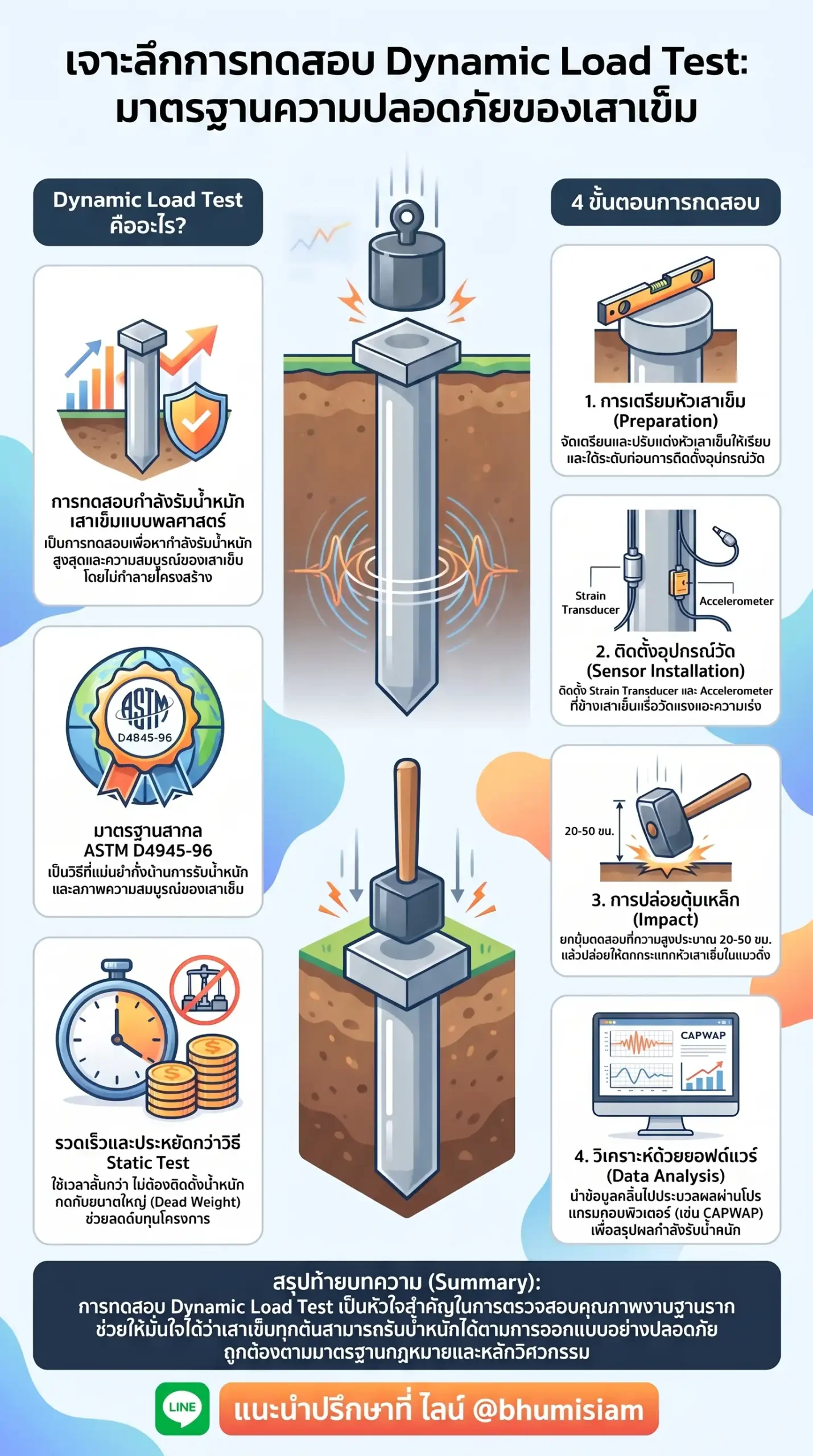

ขั้นตอนการทดสอบ Dynamic Load Test
- การเตรียมหัวเสาเข็ม: วิศวกรจะทำความสะอาดและปรับแต่งผิวคอนกรีตบริเวณหัวเสาเข็มให้เรียบเสมอกันเพื่อให้การติดตั้งอุปกรณ์มีความมั่นคง,
- การติดตั้งเซนเซอร์: จะมีการติดตั้งอุปกรณ์วัดความเครียด (Strain Transducer) และอุปกรณ์วัดความเร่ง (Accelerometer) ไว้ที่ด้านข้างของเสาเข็มในระดับที่เหมาะสม,
- การตอกทดสอบ: ใช้ปั้นจั่นหรือลูกตุ้มน้ำหนักตกลงมากระแทกที่หัวเสาเข็ม โดยจะทดสอบด้วยระยะยกตุ้มที่แตกต่างกัน 3-4 ระดับ เพื่อบันทึกข้อมูลคลื่นสัญญาณ,
- การประมวลผลข้อมูล: สัญญาณจากเซนเซอร์จะถูกส่งไปยังเครื่องบันทึก (PDA) และนำไปวิเคราะห์ด้วยโปรแกรมคอมพิวเตอร์เฉพาะทาง เช่น CAPWAP เพื่อจำลองพฤติกรรมการรับน้ำหนักและคำนวณค่ากำลังประลัย,
ทำไมงานคุณภาพจึงควรเลือก Dynamic Load Test?
- ความรวดเร็วและประหยัด: ใช้เวลาในการทดสอบสั้นกว่าวิธีสถิตยศาสตร์ (Static Load Test) และมีค่าใช้จ่ายที่ต่ำกว่ามากเนื่องจากไม่ต้องใช้น้ำหนักกดทับมหาศาล,
- ความแม่นยำสูง: ผลการทดสอบมีความใกล้เคียงกับการทดสอบแบบ Static Load Test และสามารถใช้ยืนยันรายการคำนวณทางวิศวกรรมได้ทันที,
- ตรวจสอบได้ทั่วถึง: เนื่องจากทำได้รวดเร็ว จึงสามารถสุ่มทดสอบเสาเข็มจำนวนหลายต้นในโครงการเดียวกันได้มากกว่าการทดสอบแบบเดิม
สำหรับเสาเข็มสปันไมโครไพล์ของ ภูมิสยาม ผ่านการทดสอบคุณภาพด้วยวิธี Dynamic Load Test ทุกโครงการเพื่อให้มั่นใจว่าสามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ตามที่วิศวกรออกแบบไว้ (20-50 ตันต่อต้น),
หากท่านต้องการคำปรึกษาเรื่องการทดสอบเสาเข็ม หรือการประเมินหน้างานโดยวิศวกรมืออาชีพ สามารถ แนะนำปรึกษาที่ ไลน์ @bhumisiam ได้โดยตรงครับ
สรุปท้ายบทความ
Dynamic Load Test คือการทดสอบเสาเข็มด้วยคลื่นสัญญาณสะท้อนจากการตอก เพื่อประเมินกำลังการรับน้ำหนักและความสมบูรณ์ของเสาเข็มตามมาตรฐาน ASTM D4945-96, วิธีการนี้ทำได้โดยการ ติดตั้งเซนเซอร์รับสัญญาณแล้วใช้ลูกตุ้มกระแทก ก่อนนำข้อมูลไปวิเคราะห์ด้วยโปรแกรมคอมพิวเตอร์, เป็นวิธีที่ให้ความมั่นใจในคุณภาพโครงสร้างได้สูง รวดเร็ว และประหยัดค่าใช้จ่ายกว่าวิธีเดิม เหมาะสำหรับการก่อสร้างอาคารและงานต่อเติมที่เน้นความปลอดภัยสูงสุดครับ,
