1192 การทดสอบความสมบูรณ์ของเสาเข็ม Seismic / Low-Strain Test คืออะไร? ทำอย่างไร?
การทดสอบความสมบูรณ์ของเสาเข็ม (Seismic Integrity Test) หรือเรียกอีกอย่างว่า Low-Strain Integrity Test (PIT) เป็นวิธีการทดสอบทางวิศวกรรมแบบไม่ทำลาย (Non-destructive Testing) เพื่อตรวจสอบสภาพความต่อเนื่องและลักษณะทางกายภาพของเสาเข็มที่ถูกฝังอยู่ใต้ดินหลังจากติดตั้งเสร็จสิ้น, การทดสอบนี้มีรายละเอียดและขั้นตอนที่สำคัญต่อการควบคุมคุณภาพโครงสร้างดังนี้ครับ
การทดสอบ Seismic / Low-Strain Test คืออะไร?
หัวใจสำคัญของการทดสอบนี้คือการ ตรวจสอบหาข้อบกพร่องที่มองไม่เห็นด้วยตาเปล่า เช่น รอยร้าวในเนื้อคอนกรีต เสาเข็มคอด (Necking) การบวมของหน้าตัด หรือสิ่งเจือปนในเนื้อเสาเข็ม, โดยใช้หลักการส่ง คลื่นความเค้น (Stress Wave) เดินทางผ่านหน้าตัดเสาเข็มลงไปถึงปลายเข็มและสะท้อนกลับขึ้นมาเพื่อให้วิศวกรวิเคราะห์, การทดสอบนี้จะบอกถึงความสมบูรณ์ทางกายภาพและความยาวของเสาเข็ม แต่ ไม่สามารถบอกกำลังการรับน้ำหนักได้ เหมือนการทำ Dynamic Load Test,

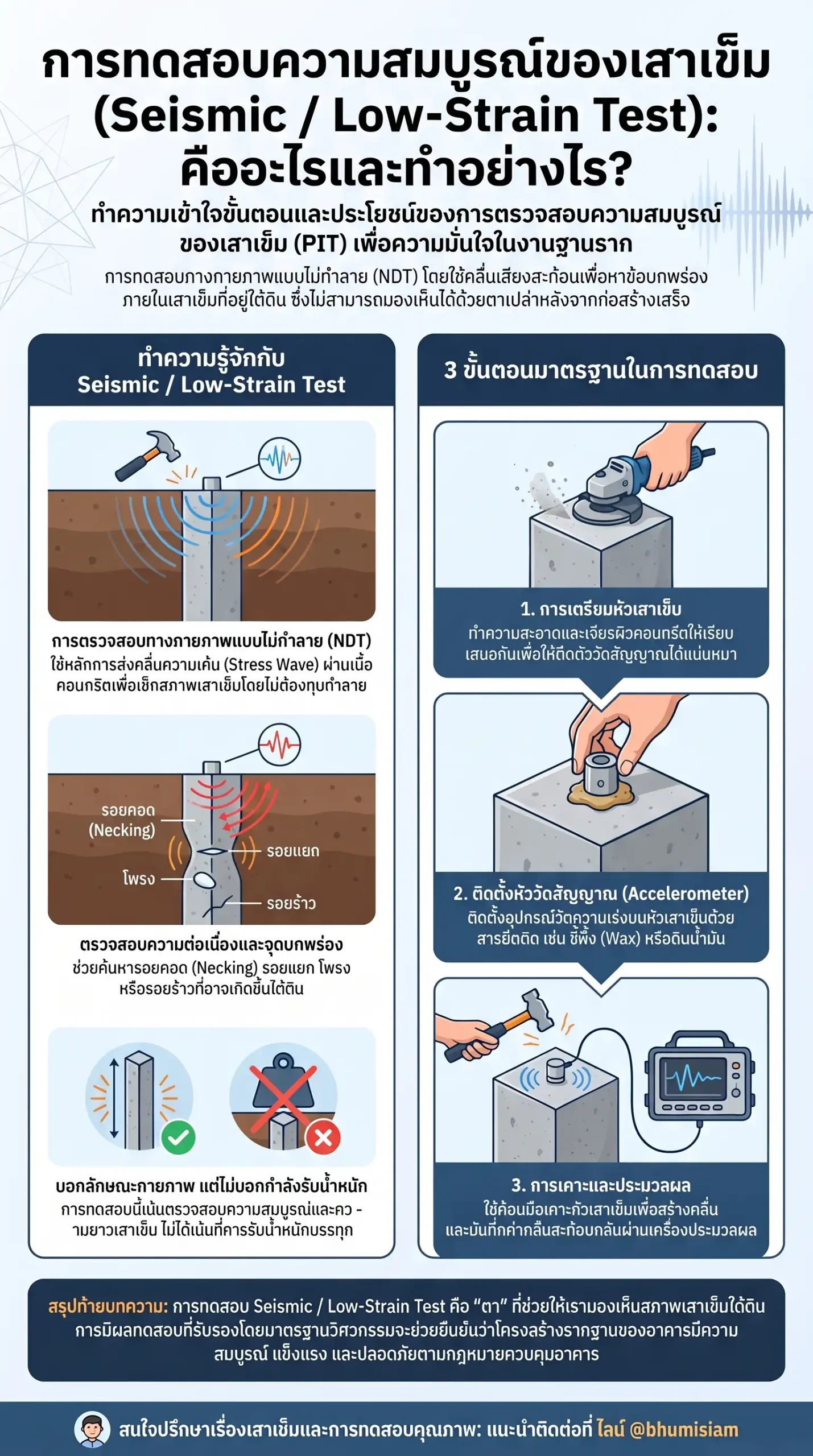

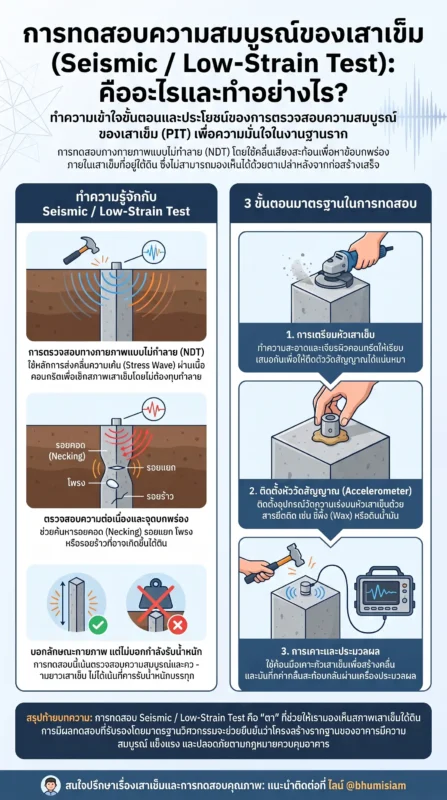

ขั้นตอนการทดสอบ (How to do?)
เพื่อให้ได้ผลการทดสอบที่มีความแม่นยำและมีคุณภาพสูง จะต้องดำเนินการตามขั้นตอนมาตรฐานดังนี้:
- การเตรียมหัวเสาเข็ม: วิศวกรจะทำการสกัดแต่งหรือตัดแต่งคอนกรีตส่วนที่สกปรกออก และใช้หินเจียรปรับผิวคอนกรีตบริเวณหัวเสาเข็มให้เรียบเสมอเป็นมัน เพื่อให้เครื่องมือวัดสัญญาณทำงานได้อย่างเต็มประสิทธิภาพ
- การติดตั้งอุปกรณ์วัดสัญญาณ: ติดตั้งตัวรับสัญญาณความเร่ง (Accelerometer) ลงบนผิวหัวเสาเข็มที่เตรียมไว้ โดยใช้สารยึดติดประเภทขี้ผึ้งหรือดินน้ำมันเพื่อให้สัญญาณถูกส่งผ่านได้ดี,
- การตอกทดสอบ: วิศวกรจะใช้ ค้อนมือ (Hand-held Hammer) เคาะลงบนหัวเสาเข็มในแนวดิ่งอย่างเบาๆ เพื่อสร้างคลื่นความเค้นให้เดินทางลงไปในตัวเสาเข็ม,
- การบันทึกและแปลงผล: สัญญาณสะท้อนจะถูกบันทึกด้วยเครื่องวัดความเร็วคลื่นและแปลงออกมาเป็นกราฟความสัมพันธ์ระหว่างความเร็วกับเวลา
- การวิเคราะห์ผล: วิศวกรจะนำกราฟที่ได้มาวิเคราะห์ หากเป็นเสาเข็มปกติ คลื่นจะวิ่งไปถึงปลายเข็มแล้วสะท้อนกลับอย่างสม่ำเสมอ แต่หากพบสัญญาณสะท้อนกลับมาก่อนถึงปลายเข็ม แสดงว่าจุดนั้นอาจมีข้อบกพร่องเกิดขึ้น,
ความสำคัญของคุณภาพหน้างาน
การเลือกใช้เสาเข็มคุณภาพสูงอย่าง เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มาตรฐาน มอก. 397-2562 ของภูมิสยาม จะช่วยให้การทดสอบความสมบูรณ์มีความเสี่ยงน้อยลง เนื่องจากเป็นเสาเข็มที่ผลิตด้วยระบบแรงเหวี่ยงทำให้เนื้อคอนกรีตหนาแน่นและแกร่งกว่าปกติถึง 10 เท่า, และหากหน้างานมีความซับซ้อน แนะนำให้ปรึกษาวิศวกรมืออาชีพเพื่อประเมินวิธีการทดสอบที่เหมาะสมที่สุด (ฟรีสำหรับงานบ้าน) ได้ที่ ไลน์ @bhumisiam,
สรุปท้ายบทความ
การทดสอบ Seismic Test (PIT) คือการใช้คลื่นเสียงตรวจสอบความสมบูรณ์ของเสาเข็มใต้ดินว่ามีจุดชำรุด แตกหัก หรือคอดหรือไม่ โดยการเคาะที่หัวเสาเข็มและวัดคลื่นสะท้อนกลับด้วยเครื่องรับสัญญาณที่แม่นยำ การทดสอบนี้คือ หลักประกันความมั่นคง ที่จะยืนยันว่ารากฐานของอาคารอยู่ในสภาพสมบูรณ์พร้อมรับน้ำหนักตามที่ออกแบบไว้ โดยเฉพาะงานในหมู่บ้านจัดสรรหรืออาคารใกล้เคียงที่ต้องการความปลอดภัยสูงสุด การใช้เสาเข็มมาตรฐาน มอก. ควบคู่กับการทดสอบที่มีวิศวกรรับรอง จะช่วยให้คุณมั่นใจในคุณภาพโครงสร้างได้อย่างยั่งยืนครับ,,
