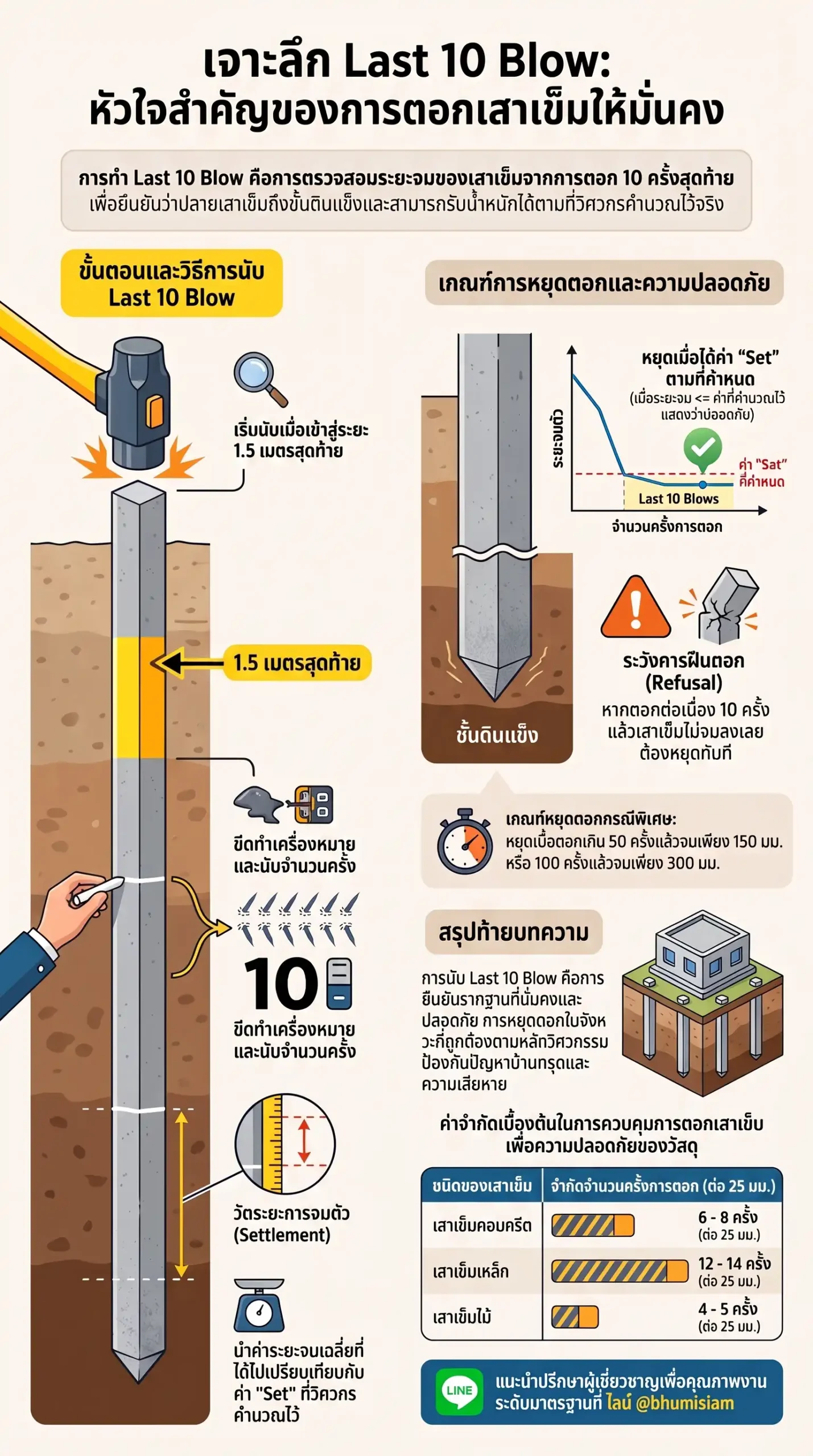

1007 เริ่มนับ Last 10 Blow เมื่อไหร่? นับยังไง? หยุดตอกเสาเข็มตอนไหน?
การเช็คระยะจมของเสาเข็ม หรือ Last 10 Blows เป็นขั้นตอนสำคัญทางวิศวกรรมเพื่อยืนยันว่าเสาเข็มสามารถรับน้ำหนักบรรทุกได้อย่างปลอดภัยตามที่ออกแบบไว้ โดยมีรายละเอียดดังนี้ครับ
1. เริ่มนับ Last 10 Blow เมื่อไหร่?
การเริ่มนับจะกระทำเมื่อเสาเข็มถูกตอกลงไปจนถึงระดับความลึกที่คาดว่าเป็นชั้นดินแข็ง (Bearing Layer) เช่น ชั้นทรายแน่นหรือดินเหนียวแข็งตามที่ระบุในรายการคำนวณ. สังเกตได้จากเสาเข็มจะเริ่มมีแรงต้านทานการตอกสูงขึ้นอย่างมาก หรือเริ่มตอกลงได้ยากขึ้นกว่าช่วงแรก. วิศวกรจะเป็นผู้กำหนดจุดเริ่มนับนี้เพื่อให้มั่นใจว่าปลายเสาเข็มหยั่งถึงชั้นดินที่ต้องการจริง.
2. วิธีการนับและวัดผล
- การขีดเส้นอ้างอิง: ช่างจะทำการขีดเส้นอ้างอิงด้วยชอล์กหรือดินสอลงบนตัวเสาเข็มเพื่อใช้เทียบกับระดับคงที่บนเครื่องจักรหรือปั้นจั่น.
- การนับจำนวนครั้ง: ทำการตอกต่อเนื่องกันจำนวน 10 ครั้ง โดยใช้ระดับความสูงของตุ้มตอก (Drop Height) ที่คงที่ตามที่วิศวกรกำหนด.
- การวัดระยะจม: หลังจากตอกครบ 10 ครั้ง ให้วัดระยะห่างระหว่างเส้นอ้างอิงเดิมกับตำแหน่งใหม่ที่เสาเข็มจมลงไป. ระยะนี้คือค่าระยะจมรวม 10 ครั้งสุดท้าย ซึ่งจะนำมาหาค่าเฉลี่ยระยะจมต่อการตอก 1 ครั้ง (ค่า s).
3. หยุดตอกเสาเข็มตอนไหน?
- เมื่อได้ค่าตามเกณฑ์: จะหยุดตอกเมื่อระยะที่เสาเข็มจมลงจากการตอก 10 ครั้งสุดท้ายนั้น “น้อยกว่าหรือเท่ากับ” ระยะจมที่วิศวกรคำนวณไว้จากสูตรการตอกเสาเข็ม (Pile Driving Formula) เช่น สูตรของ Hiley หรือ Engineering News.
- ยืนยันกำลังรับน้ำหนัก: ค่าที่วัดได้นี้เป็นตัวบ่งชี้ว่าเสาเข็มได้อัดแน่นอยู่ในชั้นดินแข็งและมีกำลังรับน้ำหนักบรรทุกปลอดภัย (Safe Load) ตามมาตรฐานแล้ว.
- ข้อควรระวัง: หากจำนวนครั้งในการตอกมากเพียงพอตามเกณฑ์แล้ว แม้เสาเข็มจะยังจมไม่มิดดินก็ควรหยุดตอก เพื่อป้องกันไม่ให้ตัวเสาเข็มแตกร้าวหรือชำรุดจากการฝืนตอก (Over-driving).
เพื่อคุณภาพงานรากฐานที่มั่นคงสูงสุดและการคำนวณที่แม่นยำโดยวิศวกรผู้เชี่ยวชาญ แนะนำปรึกษาที่ ไลน์ @bhumisiam ซึ่งมีบริการออกแบบฐานรากและควบคุมการตอกให้ได้มาตรฐานวิศวกรรมฟรีสำหรับงานบ้านครับ.
สรุปท้ายบทความ
การนับ Last 10 Blows จะเริ่มเมื่อเสาเข็มตอกถึงระดับชั้นดินแข็งที่ออกแบบไว้ โดยวัดระยะจมจากการตอก 10 ครั้งติดต่อกัน และจะหยุดตอกเมื่อระยะจมที่วัดได้ไม่เกินค่ามาตรฐานที่วิศวกรคำนวณไว้ เพื่อเป็นการยืนยันว่าเสาเข็มสามารถรับน้ำหนักอาคารได้อย่างปลอดภัยและป้องกันปัญหาบ้านทรุดในระยะยาว การทำ Blow Count ที่ถูกต้องเป็นหัวใจสำคัญของคุณภาพงานเสาเข็มตอกครับ.
