1003 Last 10 Blow คืออะไร นับยังไง รู้ได้ยังไงว่าเสาเข็มถึงชั้นดินแข็งแล้ว
Last 10 Blow คือ วิธีการตรวจสอบความสามารถในการรับน้ำหนักบรรทุกปลอดภัยของเสาเข็มในขณะที่ทำการตอก โดยการวัดระยะการจมตัวของเสาเข็มจากการตอก 10 ครั้งสุดท้าย เพื่อใช้เป็นเกณฑ์ตัดสินว่าเสาเข็มต้นนั้นตอกลงไปได้ลึกเพียงพอและมั่นคงตามรายการคำนวณทางวิศวกรรมแล้วหรือไม่.

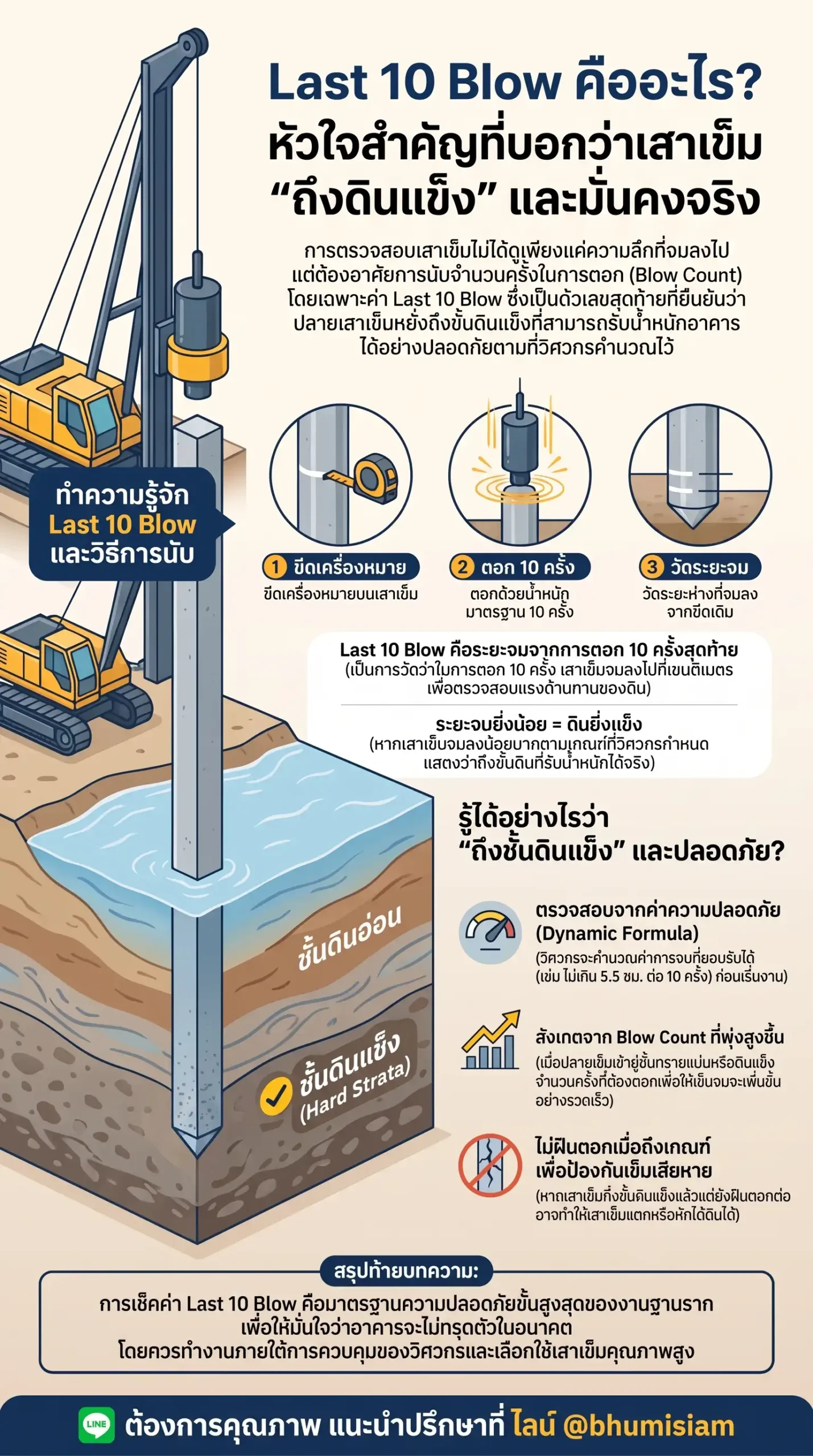

วิธีการนับและตรวจสอบ Last 10 Blow
การตรวจสอบต้องกระทำโดยช่างผู้เชี่ยวชาญและมีการควบคุมโดยวิศวกรตามขั้นตอนดังนี้:
- การทำเครื่องหมาย: เมื่อเสาเข็มตอกลงไปจนเกือบถึงระดับความลึกที่ต้องการ วิศวกรจะขีดเส้นหรือทำเครื่องหมายไว้บนตัวเสาเข็มเพื่อใช้เทียบกับจุดอ้างอิงบนโครงปั้นจั่นหรือระดับดิน.
- การตอกนับจำนวน: ทำการตอกเสาเข็มต่อไป 10 ครั้งติดต่อกันด้วยแรงกระแทก (ระยะยกตุ้ม) ที่สม่ำเสมอตามที่กำหนดไว้ในรายการคำนวณ.
- การวัดระยะจม: วัดระยะทางที่เสาเข็มจมตัวลงไปจริงจากการตอก 10 ครั้งนั้น แล้วนำมาหารด้วย 10 เพื่อหาค่าระยะจมเฉลี่ยต่อการตอก 1 ครั้ง (ค่า s).
- การเปรียบเทียบกับสูตรคำนวณ: นำค่าระยะจมที่ได้ไปแทนค่าในสูตรการตอกเสาเข็ม (Pile Driving Formula) เช่น สูตรของ Hiley หรือ Engineering News เพื่อยืนยันน้ำหนักบรรทุกประลัย (Ultimate Capacity) ว่าได้ตามมาตรฐานหรือไม่.
รู้ได้อย่างไรว่าเสาเข็มถึงชั้นดินแข็ง (ดินดาน) แล้ว?
- ระยะจมลดลงอย่างกะทันหัน: ในขณะตอก หากปลายเสาเข็มเริ่มเข้าสู่ชั้นดินแข็ง ระยะจมต่อการตอกแต่ละครั้งจะลดลงอย่างเห็นได้ชัดเมื่อเทียบกับช่วงที่ตอกผ่านชั้นดินอ่อน.
- เสาเข็มแทบไม่ขยับ (Refusal): เมื่อถึงชั้นดินดานหรือทรายแน่น ระยะจมจากการตอก 10 ครั้งสุดท้ายจะเหลือน้อยมาก (เช่น จมลงเพียงไม่กี่มิลลิเมตร) ซึ่งเป็นสัญญาณว่าปลายเข็มหยั่งถึงชั้นที่สามารถรับแรงแบกทาน (End Bearing) ได้สูงสุดแล้ว.
- ค่าที่ได้ตรงตามรายการคำนวณ: วิศวกรจะกำหนดค่าระยะจมที่ยอมให้ไว้ล่วงหน้า (Set) หากตอกแล้วได้ระยะจมที่น้อยกว่าหรือเท่ากับค่าที่คำนวณไว้ ถือว่าเสาเข็มต้นนั้นถึงชั้นดินแข็งที่มั่นคงปลอดภัย.
เพื่อให้ได้งานฐานรากที่มี คุณภาพสูงสุด และถูกต้องตามหลักวิศวกรรม เสาเข็ม Spun Micro Pile ของภูมิสยามซึ่งมีความแข็งแกร่งกว่าไมโครไพล์ทั่วไปถึง 10 เท่า และผ่านการทดสอบด้วยวิธีมาตรฐาน มอก. 397-2562 เป็นตัวเลือกที่ตอบโจทย์ความมั่นใจในระยะยาว.
หากต้องการรายการคำนวณที่แม่นยำหรือการประเมินหน้างานฟรี แนะนำปรึกษาที่ ไลน์ @bhumisiam โดยทีมวิศวกรผู้เชี่ยวชาญครับ.
สรุปท้ายบทความ
Last 10 Blow คือการวัดระยะจมตัวของเสาเข็มจากการตอก 10 ครั้งสุดท้าย เพื่อคำนวณกำลังรับน้ำหนักของเสาเข็มผ่านสูตรทางวิศวกรรม โดยสังเกตว่า เสาเข็มถึงชั้นดินแข็งแล้วเมื่อระยะจมลดลงอย่างมากหรือแทบไม่ขยับ ซึ่งต้องได้ค่าตามที่วิศวกรออกแบบไว้ก่อนหน้า การตรวจสอบนี้เป็นหัวใจสำคัญในการยืนยันว่าโครงสร้างอาคารจะไม่ทรุดตัวในอนาคต โดยเฉพาะเมื่อเลือกใช้เสาเข็มคุณภาพสูงอย่างสปันไมโครไพล์ที่สามารถส่งถ่ายน้ำหนักลงสู่ชั้นดินดานได้อย่างมีประสิทธิภาพสูงสุดครับ.
