สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

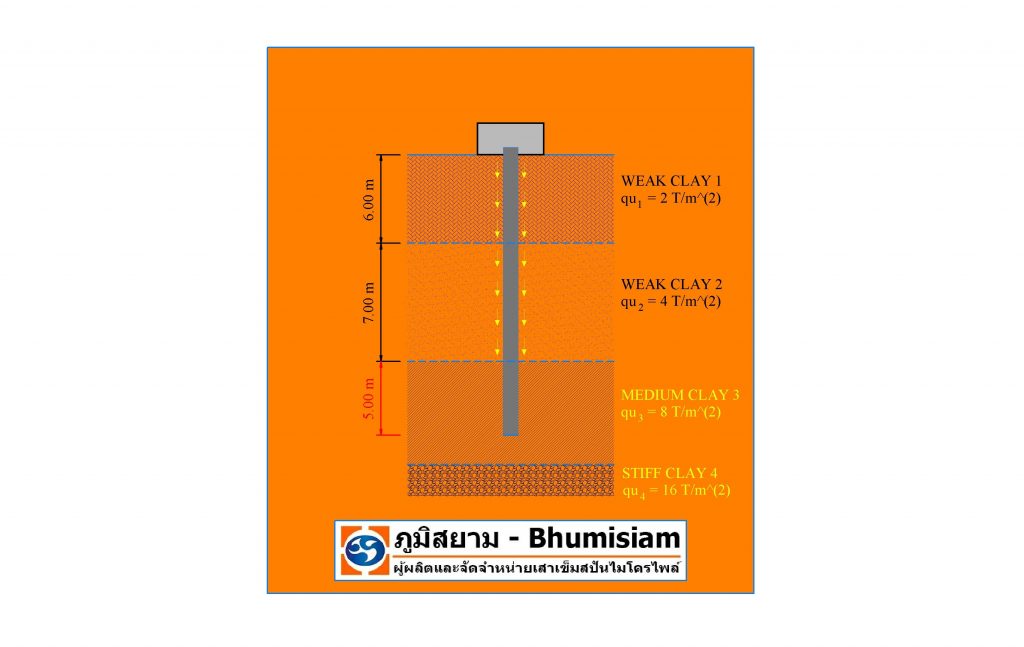

ผมมีโครงสร้างฐานรากที่ใช้เสาเข็มเดี่ยวเป็นเสาเข็มไมโครไพล์รูปทรงเป็นสี่เหลี่ยมจัตุรัสขนาดเส้นผ่าศูนย์กลางเท่ากับ 180 มม ที่จะถูกตอกลงไปในชั้นดินขนาดความลึกเท่ากับ 18 เมตร ซึ่งผลจากการวิเคราะห์ข้อมูลจากทดสอบดินในห้องปฏิบัติการจะพบว่า ชั้นดินทั้งหมดนั้นเป็นดินเหนียวแต่ชั้นดินที่จะมีโอกาสที่จะเกิดการทรุดตัวได้นั้นจะมีเพียงแค่ชั้นที่ 1 และ 2 เท่านั้น โดยที่ชั้นดินต่างๆ นั้นก็จะมีคุณสมบัติต่างๆ ของค่า qu หรือ UNCONFINED COMPRESSIVE STRENGTH ของแต่ละชั้นดินตามที่แสดงอยู่ในรูปที่ได้แนบมาในโพสตๆ นี้ จงทำการคำนวณดูว่า ค่าแรงดึงฉุดลง ที่จะเกิดขึ้นในเสาเข็มไมโครไพล์ต้นนี้จะมีค่าเท่ากับเท่าใด ?
#ปัญหาเรื่องการคำนวณแรงฉุดดึงลงในดินของเสาเข็ม
เฉลย
เป็นยังไงกันบ้างครับกับปัญหาข้อนี้ ง่ายมากๆ เลยใช่มั้ยเอ่ย เอาเป็นว่าเพื่อเป็นการไม่เสียเวลา เรามาเริ่มต้นทำการหาคำตอบให้กับปัญหาข้อนี้ไปพร้อมๆ กันเลยดีกว่านะครับ
สำหรับกรณีๆ นี้เราก็จะต้องทำการคำนวณโดยอาศัยกรณีที่ชั้นดินถมนั้นเป็นดินเหนียวและชั้นดินที่อยู่ข้างล่างนั้นก็เป็นดินเหนียวด้วย ซึ่งเราก็จะสามารถทำการคำนวณหาค่า P หรือ เส้นรอบรูปของเสาเข็มได้เท่ากับ
P = 4 x Dp = 4 x 0.18 = 0.72 M
จากข้อมูลจากการทดสอบดินเราก็จะพบว่าค่า เราต้องนำเอาชั้นดินในชั้นที่ 1 และ 2 มาทำการคำนวณเพียงเท่านั้น ซึ่งก็ได้แก่ค่าความยาว Ln1 และ Ln2 จะมีค่าเท่ากับ 6.00 ม และ 7.00 ม ตามลำดับ ส่วนค่า SHEAR RESISTANCE ของแต่ละชั้นดินถึงแม้ว่าปัญหาข้อนี้จะไม่ได้ให้มาก็ไม่เป็นไรเพราะทราบจากคุณสมบัติของดินเหนียวอยู่แล้วว่าค่า Ø หรือ INTERNAL-FRICTION ANGLE ในดินเหนียวนั้นจะมีค่าๆ นี้ที่น้อยมากๆ จนอาจจะเรียกได้ว่าค่าเท่ากับศูนย์เลยก็ได้ ดังนั้นจึงทำให้เราสามารถที่จะทำการคำนวณหาค่า SHEAR RESISTANCE ได้จากค่า qu ได้เลยโดยตรง ซึ่งก็จะมีค่าเท่ากับ
S = qu / 2
ซึ่งเราก็จะสามารถทำการคำนวณหาค่า S1 และ S2 ออกมาได้เท่ากับ
S1 = qu1 / 2 = 2/2 = 1 T/M^(2)
และ
S2 = qu2 / 2 = 4/2 = 2 T/M^(2)
เพียงเท่านี้เราก็จะสามารถที่จะทำการคำนวณหาค่า NEGATIVE SKIN FRICTION FORCE ของกรณีๆ นี้ได้จาก
Fnf = P x Ln x S
Fnf = P x ( Ln1 x S1 + Ln2 x S2 )
Fnf = 0.72 x ( 6.00 x 1 + 7.00 x 2 )
Fnf = 0.72 x ( 6 + 14 )
Fnf = 0.72 x ( 20 )
Fnf = 14.40 T
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#ตอบปัญหาเรื่องการคำนวณแรงฉุดดึงลงในดินของเสาเข็ม
ADMIN JAMES DEAN
