สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้ทางด้านงานออกแบบที่เกี่ยวข้องกันกับการทำงานทางด้านวิศวกรรมโครงสร้างที่อยู่ เหนือพื้นดินขึ้นมา และ ใต้พื้นดินลงไป มาฝากเพื่อนๆ ทุกคนนะครับ
วันนี้ผมจะขออนุญาตมาทำการพูดถึงเรื่อง แผ่นพื้นชนิดวางตัวอยู่บนคานที่เป็น แผ่นพื้นสองทาง ให้เพื่อนๆ ทุกๆ คนได้รับทราบกันนะครับ

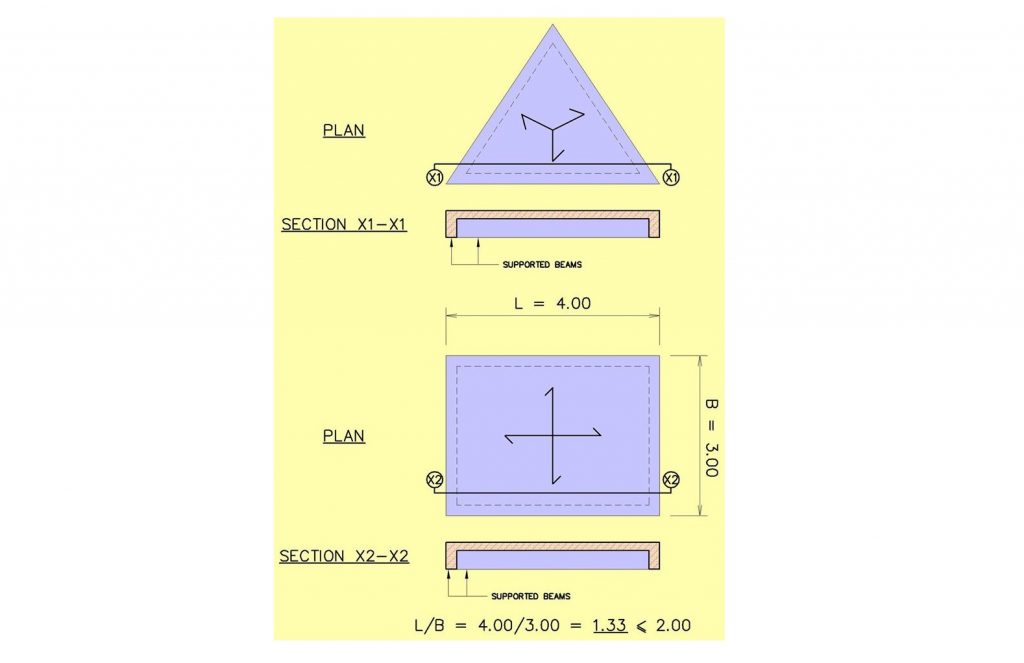

แผ่นพื้นชนิดวางตัวอยู่บนคานที่เป็น แผ่นพื้นสองทาง ก็คือพื้นที่มีระยะของด้านยาว (L) น้อยกว่า หรือ เท่ากับ 2 เท่าของระยะของด้านสั้น (B) ซึ่งเราจะนิยามพฤติกรรมการรับน้ำหนักของแผ่นพื้นชนิดนี้ให้เป็นไปในอย่างน้อย สอง ทิศทางนั่นก็คือทาง ด้านสั้น และ ด้านยาว ซึ่งการเสริมเหล็กในแผ่นพื้นชนิดนี้ก็จะเป็นไปคล้ายๆ กันกับในแผ่นพื้นทางเดียว คือจะมีอยู่ในทั้งสองทิศทางโดยที่มักจะทำออกมาเป็นเหล็กตะแกรง
ทิศทางแรกก็คือ ทิศทางการเสริมเหล็กหลัก (MAJOR REINFORCEMENT) นั่นก็คือ ทิศทางทางด้านสั้นของแผ่นพื้น ซึ่งตามปกติแล้วเรามักที่จะทำการออกแบบให้เหล็กเสริมภายในชั้นๆ นี้วางตัวอยู่ด้านนอกสุด (EXTREME FIBER) โดยอาจจะเป็นที่ขอบบน (TOP FIBER) หรือขอบล่าง (BOTTOM FIBER) ก็ได้ ทั้งนี้ก็เพื่อให้มีระยะความลึกประสิทธิผล (EFFECTIVE DEPTH) ของหน้าตัดในทิศทางนั้นๆ มีค่ามากที่สุดเพื่อที่จะให้การเสริมเหล็กนั้นเกิดความประหยัดมากที่สุดนั่นเอง
ทิศทางที่สองคือ ทิศทางการเสริมเหล็กรอง (MINOR REINFORCEMENT) นั่นก็คือทิศทางทางด้านยาว ซึ่งทิศทางนี้เองที่จะมีความแตกต่างออกไปจากการเสริมเหล็กในแผ่นพื้นทางเดียวนั่นก็คือ ด้านนี้จะเกิดค่าโมเมนต์ดัดขึ้นด้วยแต่ทั้งนี้ปริมาณของโมเมนต์ที่เกดขึ้นนั้นก็จะมีค่า น้อยกว่า หรือ เท่ากับ ค่าโมเมนต์ที่เกิดขึ้นในทิศทางๆ แรกเสมอ
ภายในสัปดาห์หน้าผมจะขออนุญาตมาพูดต่อถึงเรื่อง วิธีในการออกแบบแผ่นพื้นชนิดวางตัวอยู่บนคานกันต่อ หากว่ามีเพื่อนๆ ท่านใดที่มีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความฉบับนี้ของผมกันได้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#ความรู้เกี่ยวกับการออกแบบโครงสร้างเหนือและใต้ดิน
#ความรู้เรื่องแผ่นพื้นคอนกรีตเรื่องแผ่นพื้นชนิดวางตัวอยู่บนคานที่เป็นแผ่นพื้นสองทาง
ADMIN JAMES DEAN
