ข้อที่ 21
โครงถักดังรูป ข้อใดกล่าวถูกต้อง
เฉลย

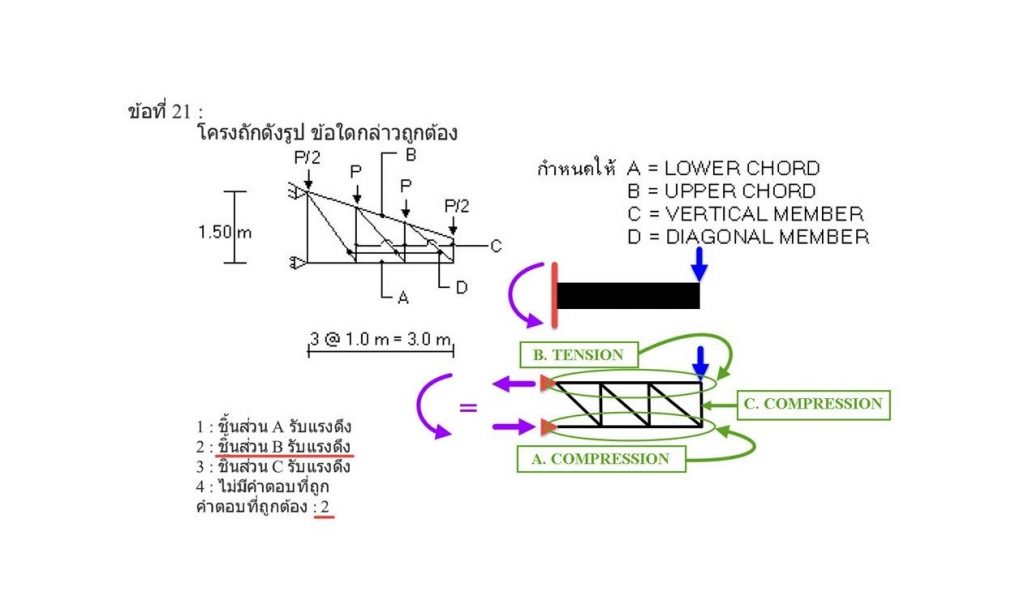

หากเราอยากจะทราบว่าชิ้นส่วนของโครงสร้างในโครงถักชิ้นใดที่เป็น แรงดึง หรือ แรงอัด เราเทคนิคง่ายๆ ในการดู คือ ทำการเปลี่ยนโครงสร้างโครงถักนั้นๆ ให้เป็นคานรับแรงดัดซะ จากนั้นก็ดูว่าคานๆ นั้นน่าจะมีแนวโน้มในการที่จะเกิดแรงดัดชนิดใดในบริเวณที่เราสนใจ ปัญหาข้อนี้ก็เช่นเดียวกันนะครับ คือ ในปัญหาข้อนี้โครงสร้างโครงถักนั้นเป็นโครงถักแบบยื่น (CANTILEVER TRUSS) ดังนั้นเราก็จะสามารถทำการแปลงให้โครงสร้างโครงถักนี้ให้เป็นโครงสร้างคานยื่น (CANTILEVER BEAM) นั่นเองนะครับ
หากเราทำการวิเคราะห์โครงสร้างเราจะทราบดีว่าโครงสร้างคานที่รับ นน ในแนวดิ่งกระทำในทิศทางลงจะส่งผลให้ค่าแรงปฏิกิริยาที่เป็นแรงดัด ณ จุดรองรับจะเป็นแรงดัดแบบลบ (NEGATIVE MOMENT) เสมอนะครับ ดังนั้นหากจะทำการเทียบเท่าค่า แรงดัด นี้กับค่า แรงกระทำตามแนวแกน ในชิ้นส่วนของโครงถักเราจะพบว่าที่ด้านบน (UPPER CHORD) หรือ ชิ้นส่วน B นั้นจะเป็น แรงดึง และ ด้านล่าง (BOTTOM CHORD) หรือ ชิ้นส่วน A นั้นเป็น แรงอัด ดังนั้นข้อ 1 นั้นกล่าวไม่ถูกต้อง ส่วนข้อ 2 นั้นกล่าวถูกต้อง
สำหรับที่ชิ้นส่วนในแนวตั้ง (VERTICAL MEMBER) หรือ ชิ้นส่วน C นั้นจะเป็น แรงอัด เพราะ ชิ้นส่วนนี้จะต้องทำหน้าที่รับแรงกระทำในแนวดิ่งโดยตรง ดังนั้นข้อ 3 นั้นก็กล่าวไม่ถูกต้อง และ ในเมื่อในข้อ 2 นั้นเป็นเพียงข้อเดียวที่ถูกต้อง ก็จะทำให้ข้อ 4 นั้นก็กล่าวไม่ถูกต้องเช่นกัน
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 2 นั่นเองครับ
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ไหวพริบ และ ความรู้ เกี่ยวกับ การวิเคราะห์ และ พฤติกรรม ของระบบโครงสร้างโครงถัก มาก หรือ น้อย เพียงใดนะครับ
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
