สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
เหมือนเช่นเคยในวันนี้ผมจะขออนุญาตมาทำการตั้งคำถามประจำสัปดาห์ โดยที่คำถามประจำสัปดาห์ในวันนี้จะมีความเกี่ยวข้องกับหัวข้อในวันอังคารที่ผ่านมาซึ่งมีความเกี่ยวข้องกันกับเรื่อง ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ โดยที่รายละเอียดของปัญหาที่ผมได้เลือกหยิบยกเอามาถามเพื่อนๆ ในวันนี้นั้นค่อนข้างที่จะมีความง่ายดายมากๆ เลย ซึ่งจะมีรายละเอียดของคำถามดังต่อไปนี้ครับ
จะเห็นได้ว่าคานทั้ง 3 ในรูปๆ นี้จะมีขนาดของคานและเสาที่ทำหน้าที่รองรับคาน รวมไปถึงระยะความยาวช่วงระหว่างศูนย์กลางถึงศูนย์กลางของจุดรองรับที่เท่าๆ กัน โดยจะแตกต่างกันเฉพาะลักษณะของน้ำหนักบรรทุกที่กระทำอยู่บนคาน ดังนั้นผมอยากที่จะสอบถามเพื่อนๆ ว่า คานหมายเลขใดที่ถูกจัดว่ามีพฤติกรรมเป็นคานรับแรงดัด “แบบปกติ” และคานใดที่เข้าข่ายว่ามีพฤติกรรมเป็นคานรับแรงดัด “แบบลึก” ?
#โพสต์ของวันเสาร์
#การตั้งQUIZทางวิชาการประจำสัปดาห์
#คำถามประจำสัปดาห์เกี่ยวกับเรื่องวิธีในการจำแนกโครงสร้างคานที่มีพฤติกรรมเป็นแบบปกติและแบบลึก
เฉลย
โดยที่คำถามประจำสัปดาห์ในวันนี้จะมีความเกี่ยวข้องกับหัวข้อในวันอังคารที่ผ่านมาซึ่งมีความเกี่ยวข้องกันกับเรื่อง ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ โดยที่รายละเอียดของปัญหาที่ผมได้เลือกหยิบยกเอามาถามเพื่อนๆ ในวันนี้นั้นค่อนข้างที่จะมีความง่ายดายมากๆ เลย ซึ่งจะมีรายละเอียดของคำถามดังต่อไปนี้ครับ
จะเห็นได้ว่าคานทั้ง 3 ในรูปๆ นี้จะมีขนาดของคานและเสาที่ทำหน้าที่รองรับคาน รวมไปถึงระยะความยาวช่วงระหว่างศูนย์กลางถึงศูนย์กลางของจุดรองรับที่เท่าๆ กัน โดยจะแตกต่างกันเฉพาะลักษณะของน้ำหนักบรรทุกที่กระทำอยู่บนคาน ดังนั้นผมอยากที่จะสอบถามเพื่อนๆ ว่า คานหมายเลขใดที่ถูกจัดว่ามีพฤติกรรมเป็นคานรับแรงดัด “แบบปกติ” และคานใดที่เข้าข่ายว่ามีพฤติกรรมเป็นคานรับแรงดัด “แบบลึก” ?
หลักการของการจะวิเคราะห์ดูว่าคานใดที่มีลักษณะของพฤติกรรมเป็นคานรับแรงดัด “แบบปกติ” หรือ “แบบลึก” มีวิธีการสังเกตง่ายๆ ก็ตามที่ผมได้ให้คำแนะนำไปเมื่อในสัปดาห์ที่ผ่านมานั่นก็คือ จำแนกก่อนว่าลักษณะคานของเรานั้นมีการรับแรงในลักษณะใดเป็นหลัก เช่น แรงกระทำแบบแผ่กระจายตัวสม่ำเสมอ (UNIFORMLY DISTRIBUTED FORCE) หรือ แรงกระทำแบบจุด (CONCENTRATED LOAD) เป็นต้น จากนั้นก็ให้เราทำการตรวจสอบและคำนวณ ค่าสัดส่วนของความลึก หรือ DEPTH RATIO ว่ามีค่าสัดส่วนเป็นไปตามที่ผมได้ให้คำแนะนำเอาไง้หรือไม่
ทั้งนี้หากว่าคานของเรามีลักษณะของการรับแรงเป็นไปในลักษณะแบบผสมผสานกัน กล่าวคือในคานหนึ่งคานนั้นจะประกอบไปด้วย แรงกระทำแบบแผ่กระจายตัวสม่ำเสมอ และ แรงกระทำแบบจุด เราก็เพียงแค่ทำการคำนวณด้วย DEPTH RATIO ข้างต้น เมื่อคำนวณเสร็จแล้วเราอาจจะพบว่าค่า DEPTH RATIO หนึ่ง DEPTH RATIO ใดที่แสดงผลให้เราเห็นว่าคานของเราเข้าข่ายเป็นคานลึก ก็ให้ถือว่าคานนั้นเป็นคานลึกนั่นเองครับ
โดยที่ผมขออนุญาตทำการสรุปคำตอบของปัญหาข้อนี้ดังนี้ จากผลการวิเคราะห์ค่า DEPTH RATIO ของคานทั้ง 3 ในรูปๆ นี้ก็จะถือได้ว่าคานทั้ง 3 เป็น คานลึก ทั้งหมดทุกๆ คานเลยนะครับ

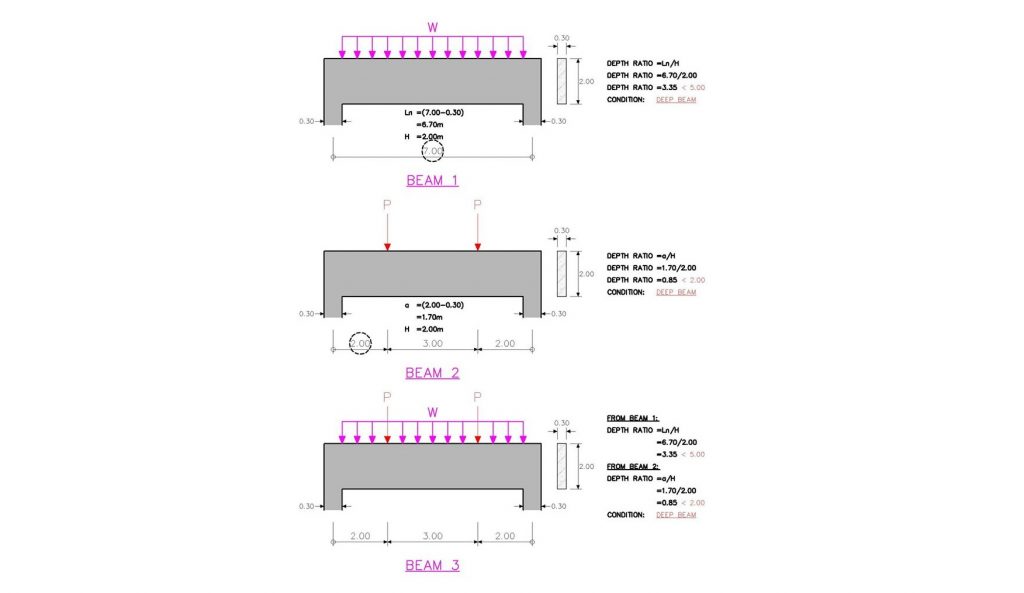

เป็นอย่างไรบ้างครับ ปัญหาประจำสัปดาห์นี้ง่ายจริงๆ ใช่หรือไม่ครับ เอาเป็นว่าเพื่อนๆ สามารถที่จะดูเฉลยในเรื่องรายละเอียดของการคำนวณได้จากรูปในโพสต์ๆ นี้ได้เลยนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#การตอบคำถามทางวิชาการประจำสัปดาห์
#เฉลยคำถามประจำสัปดาห์เกี่ยวกับเรื่องวิธีในการจำแนกโครงสร้างคานที่มีพฤติกรรมเป็นแบบปกติและแบบลึก
ADMIN JAMES DEAN
