Category Archives: Micropile, Micro Pile, Academic

2429 ต่อเติมระเบียง โรงจอดรถหน้าบ้านจำเป็นต้องตอกเสาเข็มไหม? ใช้เสาเข็มไมโครไพล์ หรือสปันไมโครไพล์ดี? การต่อเติม ระเบียง และ โรงจอดรถหน้าบ้าน เป็นงานโครงสร้างที่เจ้าของบ้านหลายท่านมักมีคำถามว่าจำเป็นต้องตอกเสาเข็มหรือไม่ และควรเลือกใช้เสาเข็มประเภทใด เพื่อให้ได้งานคุณภาพสูง มั่นคง แข็งแรง และไร้ปัญหาบ้านทรุดร้าวในระยะยาว มีรายละเอียดเชิงวิศวกรรมปฐพี ดังนี้ครับ 1. ต่อเติมระเบียง และโรงจอดรถหน้าบ้าน จำเป็นต้องตอกเสาเข็มไหม? คำตอบคือ จำเป็นอย่างยิ่งครับ โดยเฉพาะในพื้นที่ดินอ่อน (เช่น กรุงเทพฯ ปริมณฑล และพื้นที่ราบลุ่ม) ด้วยเหตุผลสำคัญทางวิศวกรรม ดังนี้: น้ำหนักบรรทุกที่มากกว่าที่คิด: ถึงแม้ระเบียงหรือโรงจอดรถจะดูเหมือนโครงสร้างเบา แต่มีน้ำหนักบรรทุกคงที่ (Dead Load) จากโครงสร้างคอนกรีต พื้น คาน หลังคา เสา ก่ออิฐฉาบปูน รวมถึงน้ำหนักบรรทุกจร (Live Load) จากตัวรถยนต์ (ซึ่งหนัก 1.5 – 2.5 ตันต่อคัน) และการใช้งานจริง อันตรายจากการใช้ฐานรากแผ่ หรือเข็มสั้น (เข็มหกเหลี่ยม 3–6 […]

2428 เสาเข็มไมโครไพล์หรือสปันไมโครไพล์ ช่วยแก้ปัญหาบ้านทรุดเอียงได้จริงไหม? การตอก เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) หรือ เสาเข็มไอไมโครไพล์ (I-Micropile) สามารถช่วยแก้ไขปัญหาบ้านทรุดและอาคารเอียงได้จริงอย่างตรงจุดตามหลักวิศวกรรมครับ โดยหลักการทำงานไม่ได้เป็นการสมานรอยร้าวปูนโดยตรง แต่เป็นการแก้ปัญหาที่ต้นเหตุด้วยวิธี “การเสริมฐานราก” (Underpinning) เพื่อหยุดการทรุดตัวของอาคารอย่างถาวร แล้วถ่ายน้ำหนักของตัวบ้านลงสู่เสาเข็มชุดใหม่แทนฐานรากเดิมที่มีปัญหา 1. กลไกทางวิศวกรรมในการแก้ไขบ้านทรุดเอียงด้วยเสาเข็มเสริม เมื่ออาคารเกิดการทรุดตัวไม่เท่ากัน (Differential Settlement) จนทำให้ผนังแตกร้าวเป็นแนวเฉียง หรือโครงสร้างบิดเอียง วิศวกรจะดำเนินการแก้ไขตามขั้นตอนหลัก ดังนี้: ขุดสำรวจและตอกเสาเข็มเสริม: กำหนดจุดตอกเสาเข็มเสริมรอบๆ ฐานรากเดิมที่มีปัญหา และตอกเสาเข็มลงไปลึกจนกระทั่ง หยั่งถึงชั้นดินแข็งดาน (End Bearing Pile) ที่ระดับความลึกเดียวกับเสาเข็มหลักของตัวบ้าน (เฉลี่ย 18 – 24 เมตร ในเขตกรุงเทพฯ ปริมณฑล และภาคกลาง) ทำฐานรากใหม่เพื่อถ่ายน้ำหนัก (Underpinning Footing): ทำการเทคอนกรีตหล่อฐานรากใหม่เชื่อมยึดเข้ากับเสาเข็มชุดใหม่และเสาอาคารเดิม เพื่อถ่ายน้ำหนักตัวบ้านลงสู่เสาเข็มเสริม ยกปรับระดับอาคาร (House Lifting / Jacking): กรณีที่บ้านเอียงมาก […]

2427 ต่อเติมครัวหลังบ้าน ทำไมห้ามใช้เสาเข็มสั้น (เข็มหกเหลี่ยม)? ต่อเติมครัวหลังบ้าน ทำไมห้ามใช้เสาเข็มสั้น (เช่น เข็มหกเหลี่ยม)? การต่อเติมห้องครัวบริเวณหลังบ้านหรือข้างบ้าน เป็นหนึ่งในงานปรับปรุงบ้านที่พบปัญหาเรื่อง “ส่วนต่อเติมทรุดเอียง ผนังแตกร้าว และหลังคาฉีกขาด” มากที่สุด โดยสาเหตุหลักมาจากการเลือกใช้ “เสาเข็มสั้น” (เช่น เสาเข็มหกเหลี่ยม หรือเสาเข็มเข็มไม้ ความยาว 3 – 6 เมตร) ซึ่งหากคุณ ต้องการคุณภาพและความมั่นคงถาวร มีเหตุผลทางวิศวกรรมปฐพีที่ห้ามใช้เสาเข็มสั้นโดยเด็ดขาดดังนี้ครับ: 1. สาเหตุทางวิศวกรรมที่ห้ามใช้เสาเข็มสั้นในการต่อเติมครัว น้ำหนักของโครงสร้างห้องครัวมีมหาศาล: ห้องครัวไทยส่วนใหญ่เป็นโครงสร้างหนัก (Heavy Structure) ทั้งเคาน์เตอร์ครัวปูน ก่ออิฐฉาบปูน ตู้แขวน กระเบื้องพื้น/ผนัง รวมถึงอุปกรณ์เครื่องใช้ไฟฟ้า เสาเข็มสั้นจึงไม่สามารถรองรับน้ำหนักทั้งหมดนี้ได้ ปลายเสาเข็มลอยอยู่ในชั้นดินเหนียวอ่อน (Soft Clay): ชั้นดินเหนียวอ่อนช่วงบน (ความลึก 1 – 15 เมตร ในเขตกรุงเทพฯ ปริมณฑล และพื้นที่ราบลุ่ม) เป็นชั้นดินที่มีการทรุดตัวและอัดตัวลงตามธรรมชาติอย่างต่อเนื่องทุกปี เสาเข็มสั้น 3 – […]

2426 หลังตอกเสาเข็มไมโครไพล์หรือสปันไมโครไพล์เสร็จ ต้องทำหัวเสาเข็ม Pile Cap อย่างไร? การทำหัวเสาเข็ม (Pile Cap / Footing) หลังจากการตอกเสาเข็มไมโครไพล์หรือเสาเข็มสปันไมโครไพล์เสร็จสิ้น ถือเป็นขั้นตอนวิศวกรรมที่สำคัญอย่างยิ่งในการถ่ายเทน้ำหนักจากเสาและคานอาคารลงสู่เสาเข็ม การทำหัวเสาเข็มให้ได้ คุณภาพมาตรฐานสูงสุด และถูกต้องตามหลักวิศวกรรม มีขั้นตอนการปฏิบัติงานดังนี้ครับ ขั้นตอนการทำหัวเสาเข็ม (Pile Cap) ให้ได้มาตรฐานคุณภาพ การขุดเปิดหน้าดินและสกัดหัวเสาเข็ม (Excavation & Chipping): ขุดดินรอบๆ หัวเสาเข็มให้ได้ขนาดมิติและความลึกตามแบบแปลนวิศวกรรม สกัดคอนกรีตหัวเสาเข็มส่วนบนที่แตกร้าวหรือเสื่อมสภาพจากการถูกลูกตุ้มตอกออกจนถึงชั้นเนื้อคอนกรีตที่แน่นสมบูรณ์ ตัดแต่งระดับหัวเสาเข็มให้ได้ระดับความสูง (Cut-off Level) ตามที่วิศวกรกำหนด การทำความสะอาดพื้นผิวหัวเสาเข็ม (Surface Cleaning): ฉีดน้ำล้างทำความสะอาดเศษปูน คราบดิน และฝุ่นผงออกจากหัวเสาเข็มให้หมดจด เพื่อให้คอนกรีตฐานรากที่เทใหม่ยึดเกาะกับเนื้อคอนกรีตเสาเข็มเดิมได้อย่างสนิทเป็นเนื้อเดียวกัน การเตรียมเหล็กแกนและฝังเหล็กเดือย (Main Rebar & Dowel Bar Adjustment): ปล่อยเหล็กแกนเสาเข็ม (Main Rebar) ให้โผล่ขึ้นมาจากหัวเสาเข็มตามระยะทาบเหล็กที่ออกแบบไว้ (ประมาณ 30–50 ซม.) ดัดงอปลายเหล็กแกนเข้าด้านในเป็นรูปตัว L […]

2425 ตอกเสาเข็มต้องมีระยะห่างจากแนวรั้ว หรือผนังบ้านเดิมทำได้ใกล้สุดกี่เซนติเมตร? การตอกเสาเข็มชิดแนวรั้ว ผนัง หรือโครงสร้างอาคารเดิม สำหรับผู้ที่ ต้องการงานคุณภาพระดับพรีเมียม มั่นคง และปลอดภัยต่อโครงสร้างเดิม มีข้อกำหนดเกี่ยวกับระยะห่างและแนวทางการเลือกเสาเข็มดังนี้ครับ 1. ตอกเสาเข็มชิดแนวรั้ว หรือผนังบ้านเดิมทำได้ใกล้สุดกี่เซนติเมตร? ระยะห่างจากแนวผนังบ้านเดิม (ระยะชิดสุด): สามารถเข้าตอกประชิดแนวผนัง กำแพง หรือประตูกระจกเดิมได้ใกล้สุดเพียง 50 เซนติเมตร (0.50 เมตร) ระยะห่างจากแนวรั้ว หรือเขตที่ดินข้างเคียง: หากจำเป็นต้องตอกเสาเข็มชิดแนวรั้วเขตที่ดิน วิศวกรจะออกแบบเป็น ฐานรากเยื้องศูนย์ (Eccentric Footing) โดยตำแหน่งศูนย์กลางเสาเข็มสามารถตอกชิดแนวรั้วได้ในระยะประมาณ 50 เซนติเมตร เช่นกัน เพื่อไม่ให้ตัวฐานราก คาน หรือโครงสร้างยื่นล้ำเข้าไปในเขตที่ดินข้างเคียง ระยะห่างจากเสาเข็มเดิมใต้ผิวดิน: หากมีเสาเข็มเดิมอยู่ใต้ดิน ควรเว้นระยะห่างระหว่างศูนย์กลางเสาเข็มใหม่กับเสาเข็มเดิม ไม่น้อยกว่า 2 เท่าของขนาดเส้นผ่านศูนย์กลางเสาเข็ม (2D) เพื่อป้องกันไม่ให้แรงดันอัดเบียดของดินใต้ฐานรากไปกระทบเสาเข็มต้นเดิม 2. ทำไมการเลือก “เสาเข็มสปันไมโครไพล์” จึงตอกชิดได้ถึง 50 ซม. โดยไม่ทำร้ายบ้านเดิม? หากงานต่อเติมของคุณเน้น คุณภาพและความปลอดภัยสูงสุด การเลือกใช้ […]

2424 หน้างานดินอ่อนในกรุงเทพฯ และปริมณฑลต้องตอกเสาเข็มลึกกี่เมตร? หน้างานพื้นที่กรุงเทพมหานครและปริมณฑล จัดเป็นพื้นที่ที่มีสภาพชั้นดินเหนียวอ่อน (Soft Clay) หนาตัวอยู่ผิวด้านบน ทำให้การตอกเสาเข็มเพื่อสร้างบ้าน อาคาร หรือต่อเติมโครงสร้างที่ เน้นคุณภาพความปลอดภัยสูงสุด จำเป็นต้องตอกลึกลงไปจนถึง ชั้นดินแข็งดาน (Hard Clay) หรือชั้นทรายแน่น (Sand Layer) เพื่อป้องกันปัญหาบ้านทรุดตัวในระยะยาวครับ 1. ตอกเสาเข็มลึกกี่เมตร สำหรับพื้นที่กรุงเทพฯ และปริมณฑล? ระดับความลึกเฉลี่ย: โดยทั่วไปการตอกเสาเข็มในเขตกรุงเทพฯ และปริมณฑล จะต้องตอกลงไปลึกเฉลี่ยประมาณ 18 – 24 เมตร (หรือประมาณ 18 – 21 เมตร ขึ้นอยู่กับพิกัดตำแหน่งที่ตั้งของที่ดิน) ทำไมต้องตอกลึกระดับนี้? ชั้นดินเหนียวอ่อนผิวด้านบนของกรุงเทพฯ มีความหนาประมาณ 12 – 15 เมตร หากใช้เสาเข็มสั้นวางอยู่บนชั้นดินอ่อน ดินจะเกิดการยุบตัวและคายน้ำตามธรรมชาติจนทำให้อาคารทรุดร้าว การตอกเสาเข็มลงลึก 18 – 24 เมตร จะช่วยให้ปลายเสาเข็มลงไปหยั่งอยู่บนชั้นดินดานแข็งจริง ทำหน้าที่แบกรับน้ำหนักแบบ End […]

2423 ค่า Last 10 Blows คืออะไร? และสำคัญอย่างไรต่อกระบวนการตอกเสาเข็ม? ค่า Last 10 Blows คือ ระยะการจมตัวของเสาเข็มจากการถูกลูกตุ้มตอกกระแทกจำนวน 10 ครั้งสุดท้ายในขั้นตอนท้ายสุดของการตอกเสาเข็มแต่ละต้น ถือเป็นหนึ่งในเกณฑ์ควบคุมคุณภาพหน้างาน (Quality Control) ทางวิศวกรรมปฐพีที่มีความสำคัญอย่างยิ่งครับ 1. ค่า Last 10 Blows คืออะไร? ในขั้นตอนการตอกเสาเข็ม เมื่อเสาเข็มถูกตอกลงไปตื้นๆ ในชั้นดินอ่อน เสาเข็มจะจมลงได้มากต่อการตอกหนึ่งครั้ง แต่เมื่อปลายเสาเข็มหยั่งลงไปถึงชั้นดินแข็งดาน (Hard Clay / Bearing Layer) ดินจะเกิดแรงต้านทานที่ปลายเข็ม (End Bearing) และแรงเสียดทานรอบผิวเข็ม (Skin Friction) สูงขึ้นอย่างมหาศาล ทำให้เสาเข็มจมลงได้น้อยลงมากในการตอกแต่ละครั้ง ดังนั้น ค่า Last 10 Blows จึงเป็นการวัดว่า ในการตอก 10 ครั้งสุดท้าย เสาเข็มจมลงไปเป็นระยะกี่เซนติเมตร หรือกี่มิลลิเมตร เพื่อนำค่านั้นไปวิเคราะห์คำนวณผ่านสมการทางพลศาสตร์ […]

2422 เสาเข็มไมโครไพล์หรือเสาเข็มสปันไมโครไพล์ ตอกลึกแค่ไหนถึงจะหยุดตอกได้? การตอกเสาเข็มไมโครไพล์หรือเสาเข็มสปันไมโครไพล์เพื่อให้ได้ฐานรากที่แข็งแรงและมีคุณภาพ ไม่ได้วัดจากจำนวนท่อนหรือความลึกที่กะเอาด้วยสายตา แต่ต้องอาศัย หลักเกณฑ์ทางวิศวกรรม 2 ประการสำคัญ ในการตัดสินใจหยุดตอก ดังนี้ครับ 1. เกณฑ์สำคัญในการพิจารณาจุดหยุดตอกเสาเข็ม การหยั่งถึงชั้นดินแข็งดาน (Hard Clay Layer / Bedrock): ความลึกของชั้นดินแข็งจะแตกต่างกันไปตามตำแหน่ง地理และสภาพปฐพีวิทยาของแต่ละพื้นที่ (เช่น กรุงเทพฯ และปริมณฑล มักอยู่ที่ความลึกประมาณ 18–21 เมตรขึ้นไป) ขณะตอก เมื่อปลายเสาเข็มเริ่มเข้าสู่ชั้นดินแข็งดาน สังเกตได้จากระยะการจมของเสาเข็มต่อการตอกจะลดลงอย่างเห็นได้ชัด เสาเข็มจะจมลงได้ยากขึ้นเรื่อยๆ การทดสอบค่า Last 10 Blow Count (การนับระยะจมจากการตอก 10 ครั้งสุดท้าย): นี่คือ หัวใจสำคัญทางวิศวกรรม ที่ใช้ยืนยันว่าเสาเข็มต้นนั้นๆ สามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ตามที่วิศวกรออกแบบไว้จริงหรือไม่ วิศวกรจะใช้สูตรทางปฐพีกลศาสตร์คำนวณน้ำหนักลูกตุ้ม ระยะตกกระทบ และกำลังรับน้ำหนักที่ต้องการ เพื่อหาค่าความจมสูงสุดที่ยอมให้เกิดขึ้นได้ในการตอก 10 ครั้งสุดท้าย เมื่อตอกเสาเข็มลงไปจนถึงระดับหนึ่ง ช่างจะทำการขีดเส้นวัดระยะบนตัวเสาเข็ม แล้วตอกด้วยแรงเต็มกำลังจำนวน 10 […]

2421 เสียงและแรงสั่นสะเทือนดังมากไหม จะรบกวนเพื่อนบ้านหรือเปล่า? เสาเข็มไมโครไพล์ vs เสาเข็มสปันไมโครไพล์ ปัญหาเรื่อง เสียงดังและแรงสั่นสะเทือน ขณะตอกเสาเข็ม ถือเป็นความกังวลอันดับต้น ๆ ของเจ้าของบ้านเมื่อต้องต่อเติมหรือก่อสร้างในเขตชุมชน หมู่บ้านจัดสรร หรือพื้นที่ที่มีอาคารชิดติดกัน หากท่านมุ่งเน้น “งานคุณภาพสูงสุด และต้องการป้องกันปัญหากระทบกระทั่งกับเพื่อนบ้าน” มีข้อเปรียบเทียบทางวิศวกรรมระหว่าง เสาเข็มไอไมโครไพล์ (I-Micropile) และ เสาเข็มสปันไมโครไพล์ (Spun Micropile) ดังนี้ครับ 1. เสียงและแรงสั่นสะเทือนดังมากไหม? จะรบกวนเพื่อนบ้านหรือไม่? เสาเข็มไอไมโครไพล์ (I-Micropile) ระดับแรงสั่นสะเทือน: ปานกลางถึงสูง เนื่องจากเป็นเสาเข็มคอนกรีตอัดแรงเนื้อตัน เมื่อตอกลงไปในผิวดิน ดินใต้ดินจะไม่มีทางระบายออก จึงเกิดการแทนที่ดินและดันมวลดินออกด้านข้าง ส่งผลให้เกิด แรงดันดินใต้ผิวดินและแรงสั่นสะเทือน ที่อาจส่งผลกระทบต่อโครงสร้างบ้านเดิมหรืออาคารเพื่อนบ้านที่อยู่ใกล้เคียง ระดับเสียง: มีเสียงดังปานกลางจากการตอกกระทบหัวเสาเข็มคอนกรีตตัน เสาเข็มสปันไมโครไพล์ (Spun Micropile) — “ตัวเลือกสำหรับงานคุณภาพสูง” ระดับแรงสั่นสะเทือน: ต่ำมาก ปลอดภัยต่อเพื่อนบ้านสูงสุด เนื่องจากมีนวัตกรรมเด่นคือ “รูกลมกลวงตรงกลาง” ขณะตอกลงดิน มวลดินส่วนใหญ่จะถูกดันแทรกตัวย้อนขึ้นมาทางรูกลวงตรงกลาง ช่วยลดการแทนที่ดินและลดแรงดันใต้ผิวดินได้อย่างมหาศาล ทำให้แรงสั่นสะเทือนต่ำมาก […]

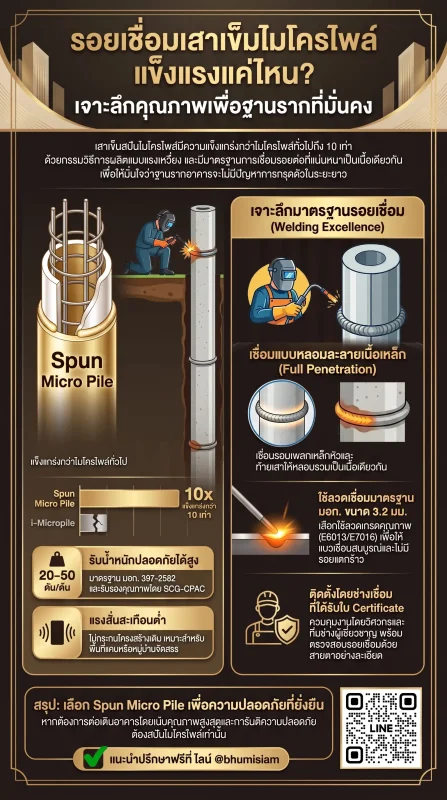

2420 รอยเชื่อมระหว่างท่อนเสาเข็มไมโครไพล์หรือสปันไมโครไพล์ มีความแข็งแรงแค่ไหน? รอยเชื่อมระหว่างท่อนเสาเข็มไมโครไพล์ (I-Micropile) และเสาเข็มสปันไมโครไพล์ (Spun Micropile) มีความแข็งแรงสูงมากจนสามารถรับและถ่ายเทน้ำหนักบรรทุกลงสู่ชั้นดินได้อย่างปลอดภัย โดยทางวิศวกรรมโครงสร้างและกฎหมายควบคุมอาคารได้กำหนดให้ รอยต่อระหว่างท่อนเสาเข็มต้องมีความแข็งแรงเทียบเท่า หรือไม่น้อยกว่าหน้าตัดของตัวเสาเข็มเอง สามารถต้านทานได้ทั้งแรงอัดแนวดิ่ง (Compressive Load) แรงดึง และแรงดัด (Bending Moment) โดยมีรายละเอียดเชิงวิศวกรรมปฐพี มาตรฐานการเชื่อม และการเปรียบเทียบคุณภาพดังนี้ครับ 1. มาตรฐานความแข็งแรงของรอยเชื่อมต่อท่อนเสาเข็ม เสาเข็มไมโครไพล์ถูกผลิตให้มีความยาวมาตรฐาน ท่อนละ 1.5 เมตร เพื่อให้สามารถเคลื่อนย้ายผ่านพื้นที่แคบ ซอยจำกัด หรือเข้าทำงานใต้เพดานต่ำได้สะดวก เมื่อต้องตอกต่อความยาวลงไปจนถึงชั้นดินแข็งดาน (ลึก 10–24 เมตร) จะต้องทำการเชื่อมต่อเพลทเหล็กขอบหัวเสา (Joint Plate) หน้างาน ซึ่งมีมาตรฐานความแข็งแรงดังนี้: กรรมวิธีการเชื่อมหลอมละลายเต็มเนื้อ (Full Penetration Weld): ช่างผู้เชี่ยวชาญจะทำการเชื่อมไฟฟ้าเต็มรอบแนวเพลทเหล็กหัวและท้ายเสาให้ประสานติดกันเป็นเนื้อเดียวอย่างแนบสนิท รอยต่อจึงสามารถถ่ายเทน้ำหนักจากตัวอาคารลงสู่ดินได้อย่างสม่ำเสมอตลอดความยาวเสาเข็ม ชนิดลวดเชื่อมมาตรฐานโครงสร้าง: เลือกใช้ลวดเชื่อมไฟฟ้าหุ้มฟลักซ์ประเภทไฮโดรเจนต่ำเกรดคุณภาพ (เช่น AWS E7016 หรือ AWS E6013) ซึ่งมีความต้านทานแรงดึงสูง […]
