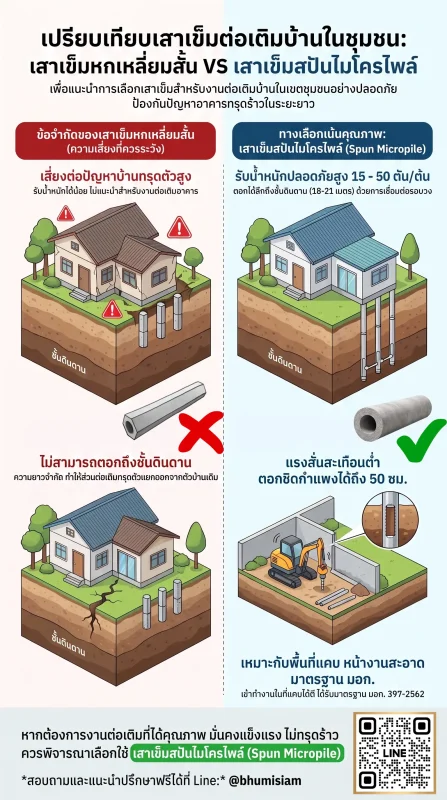

1021 เหตุผลที่ควรเลือก เสาเข็มสปันไมโครไพล์ ต่อเติมบ้าน? ต่อเติมในชุมชน? การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) สำหรับงานต่อเติมบ้าน โดยเฉพาะในพื้นที่ชุมชนหรือหมู่บ้านจัดสรร เป็นทางเลือกที่วิศวกรแนะนำเนื่องจากตอบโจทย์ทั้งด้านคุณภาพความปลอดภัยและลดผลกระทบต่อสิ่งแวดล้อม โดยมีเหตุผลสำคัญดังนี้ครับ: 1. ลดแรงสั่นสะเทือน เป็นมิตรต่อชุมชน เสาเข็มชนิดนี้มีลักษณะพิเศษคือ รูกลมกลวงตรงกลาง ซึ่งช่วยลดการแทนที่ของดินในขณะตอก ส่งผลให้เกิด แรงสั่นสะเทือนในขณะติดตั้งน้อยมาก จึงช่วยลดความเสี่ยงที่ผนังหรือโครงสร้างบ้านเดิมรวมถึงบ้านข้างเคียงจะแตกร้าว และไม่สร้างปัญหากับเพื่อนบ้านในเขตชุมชนหนาแน่น 2. เข้าทำงานในที่แคบและพื้นที่จำกัดได้ดีเยี่ยม เครื่องจักรที่ใช้ตอกเสาเข็มสปันไมโครไพล์มีขนาดกะทัดรัด โดยปั้นจั่นมีความสูงไม่เกิน 3 เมตร และตัวรถมีความกว้างเพียง 1 เมตร ทำให้สามารถเคลื่อนย้ายผ่านซอยแคบ หรือเข้าไปตอกในพื้นที่หลังบ้านที่มีหลังคาต่ำได้อย่างสะดวก นอกจากนี้ยังสามารถ ตอกชิดกำแพงหรือผนังกระจกได้ โดยไม่กระทบกระเทือนโครงสร้างเดิม 3. คุณภาพและความแข็งแกร่งระดับสูง กระบวนการผลิตมาตรฐาน: ผลิตด้วยแรงเหวี่ยงความเร็วสูง (Spun) ทำให้เนื้อคอนกรีตมีความหนาแน่นสูงและ แข็งแกร่งกว่าไมโครไพล์หล่อในแบบทั่วไปถึง 10 เท่า มาตรฐานรับรอง: ได้รับมาตรฐานอุตสาหกรรม มอก. 397-2562 และการันตีคุณภาพด้วย Endorsed Brand จาก SCG […]
Author Archives: admin

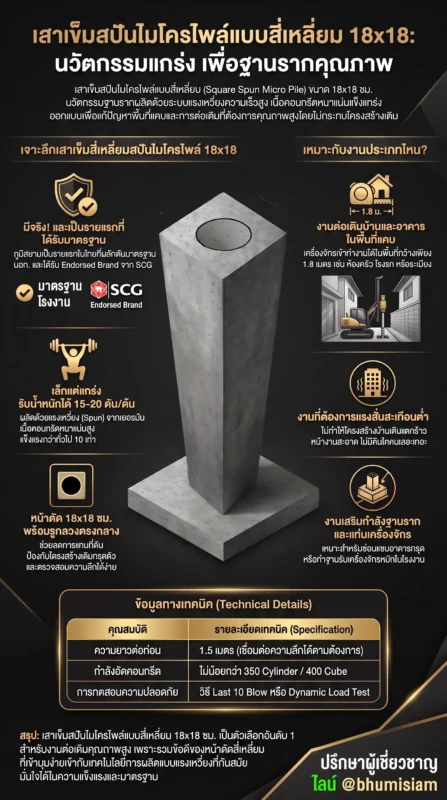

1020 เสาเข็มสปันไมโครไพล์ มีแบบสี่เหลี่ยมจริงไหม? เหมาะกับงานอะไร? เสาเข็มสปันไมโครไพล์แบบสี่เหลี่ยม (Square Spun Micropile) มีอยู่จริง โดยบริษัท ภูมิสยาม ซัพพลาย จำกัด เป็นผู้ผลิตรายแรกในประเทศไทยที่นำนวัตกรรมการผลิตแบบแรงเหวี่ยง (Spun) มาใช้กับเสาเข็มหน้าตัดสี่เหลี่ยม เพื่อตอบโจทย์งานก่อสร้างที่ต้องการทั้งความแข็งแกร่งและประหยัดพื้นที่,, คุณสมบัติของเสาเข็มสปันสี่เหลี่ยม (SQ 18×18 ซม.) เสาเข็มสี่เหลี่ยมแรงเหวี่ยงขนาด 18×18 เซนติเมตร ผลิตด้วยเทคโนโลยีจากเยอรมนี โดยใช้การปั่นคอนกรีตในแบบหล่อด้วยความเร็วสูง ทำให้เนื้อคอนกรีตมีความหนาแน่นสูงกว่าเสาเข็มหล่อทั่วไป และมีรูกลมกลวงตรงกลางซึ่งช่วยลดแรงสั่นสะเทือนขณะตอกได้ดีเยี่ยม,, ความยาว: มาตรฐานท่อนละ 1.5 เมตร สามารถตอกเชื่อมต่อกันได้จนถึงชั้นดินแข็ง, การรับน้ำหนัก: สามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ประมาณ 15 – 22 ตันต่อต้น (ขึ้นอยู่กับสภาพดินในแต่ละพื้นที่),, มาตรฐานคุณภาพ: คอนกรีตมีกำลังอัดไม่น้อยกว่า 350 kg/cm² (Cylinder) และผลิตด้วยระบบคอมพิวเตอร์ตามมาตรฐานของภูมิสยาม, เหมาะกับงานประเภทไหน? เสาเข็มสปันสี่เหลี่ยมขนาด 18×18 ซม. ถูกออกแบบมาให้เหมาะกับงานโครงสร้างที่น้ำหนักไม่สูงมากนักหรือพื้นที่ที่จำกัดมาก ดังนี้: […]
1019 เสาเข็มสปันไมโครไพล์ ทำไมยาวท่อนละ 1.5 เมตร? ต่อกันได้อย่างไร? ตอกได้ลึกแค่ไหน? เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ของภูมิสยาม เป็นนวัตกรรมฐานรากที่เน้นคุณภาพและความมั่นคงสูง โดยมีรายละเอียดเกี่ยวกับลักษณะทางกายภาพและกรรมวิธีการติดตั้ง ดังนี้ครับ 1. ทำไมต้องยาวท่อนละ 1.5 เมตร? เหตุผลหลักที่เสาเข็มชนิดนี้มีความยาวมาตรฐานท่อนละ 1.5 เมตร คือเพื่อความสะดวกในการขนย้ายและเข้าทำงานในพื้นที่จำกัด,, ความยาวระดับนี้ช่วยให้เครื่องจักรปั้นจั่นที่มีขนาดกะทัดรัด (ความสูงไม่เกิน 3 เมตร) สามารถผ่านประตูรั้วบ้านหรือซอยแคบ และเข้าไปตอกในพื้นที่ที่มีเพดานต่ำหรือหลังบ้านได้อย่างสะดวก,,, ซึ่งตอบโจทย์งานต่อเติมบ้านและอาคารในเขตชุมชนหนาแน่นได้เป็นอย่างดี,, 2. ต่อเชื่อมกันได้อย่างไร? เสาเข็มสปันไมโครไพล์ถูกออกแบบให้มีแผ่นเหล็กหัวต่อ (Steel Joint Plate/Collar) อยู่ที่บริเวณหัวและท้ายของเสาเข็มทุกท่อน,, กระบวนการต่อเชื่อมมี 2 รูปแบบหลัก: การเชื่อมไฟฟ้า (Welding Connection): เมื่อตอกเสาท่อนแรกลงไปเกือบมิดดิน จะนำเสาท่อนถัดไปมาวางประกบให้แนวดิ่งตรงกัน แล้วช่างผู้เชี่ยวชาญจะทำการเชื่อมไฟฟ้าแบบหลอมละลายเต็มเนื้อเหล็ก (Full Penetration Weld) รอบรอยต่อให้สนิทเป็นเนื้อเดียวกัน,,, โดยใช้ลวดเชื่อมมาตรฐาน (เช่น AWS E7016 หรือ […]
Academic
เสาเข็มไมโครไพล์ i18 กับ สปันไมโครไพล์ Dia. 21 cm. กับ สปันไมโครไพล์ SQ. 18×18 cm. แตกต่างกันอย่าง? ใช้ทำอะไร?
1018 เสาเข็มไมโครไพล์ i18 กับ สปันไมโครไพล์ Dia. 21 cm. กับ สปันไมโครไพล์ SQ. 18×18 cm. แตกต่างกันอย่าง? ใช้ทำอะไร? การเลือกใช้เสาเข็มสำหรับงานต่อเติมหรือก่อสร้างใหม่ในพื้นที่จำกัดควรพิจารณาจากทั้ง กระบวนการผลิต และ ความสามารถในการรับน้ำหนัก เพื่อความมั่นคงสูงสุดของอาคาร โดยเสาเข็มทั้ง 3 ประเภทมีความแตกต่างและข้อดี-ข้อเสียที่ควรทราบดังนี้ครับ เปรียบเทียบคุณสมบัติและความแตกต่าง คุณสมบัติ เสาเข็มไอ I-18 สปันไมโครไพล์ Dia. 21 cm. สปันไมโครไพล์ SQ. 18×18 cm. ลักษณะหน้าตัด รูปตัวไอ (I-Shape) วงกลม (มีรูกลวงตรงกลาง) สี่เหลี่ยม (มีรูกลวงตรงกลาง) กระบวนการผลิต หล่อในแม่แบบสำเร็จรูป แรงเหวี่ยงความเร็วสูง (Spun) แรงเหวี่ยงความเร็วสูง (Spun) การรับน้ำหนักปลอดภัย ประมาณ 15-20 ตัน/ต้น 20-25 ตัน/ต้น 15-25 […]
1017 เสาเข็มไมโครไพล์/สปันไมโครไพล์ (Spun Micro Pile) ใช้ทำอะไร? มีแบบไหนบ้าง? เสาเข็มไมโครไพล์ (Micropile) และ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) เป็นเสาเข็มคอนกรีตอัดแรงขนาดเล็กที่ถูกออกแบบมาเพื่อแก้ปัญหาการก่อสร้างในพื้นที่จำกัดโดยเฉพาะ. การใช้งานหลักคือใช้เป็นรากฐานสำหรับ การต่อเติมบ้าน อาคาร หรือโรงงาน เนื่องจากเครื่องจักรมีขนาดกะทัดรัด สามารถเข้าทางประตูแคบหรือทำงานในที่ที่มีเพดานต่ำได้สะดวก. นอกจากนี้ยังใช้สำหรับซ่อมแซมอาคารที่เกิดปัญหาการทรุดตัว และการทำแท่นรับเครื่องจักรหนักภายในโรงงาน. ประเภทของเสาเข็มไมโครไพล์ สำหรับการก่อสร้างที่ต้องการคุณภาพสูง สามารถแบ่งประเภทตามลักษณะหน้าตัดและกระบวนการผลิตได้ดังนี้ครับ: 1. เสาเข็มสปันไมโครไพล์ (Spun Micro Pile): เป็นเสาเข็มที่ผลิตด้วยเทคโนโลยีระบบแรงเหวี่ยงความเร็วสูง (Centrifugal Spun) ทำให้เนื้อคอนกรีตมีความหนาแน่นและความแข็งแกร่งสูงกว่าคอนกรีตหล่อทั่วไปถึง 10 เท่า. มีลักษณะเด่นคือเป็น รูกลวงตรงกลาง เพื่อช่วยระบายดินและลดแรงสั่นสะเทือนขณะตอกไม่ให้กระทบอาคารข้างเคียง. โดยมีรุ่นยอดนิยม 4 ขนาด ดังนี้: ขนาดกลม Dia. 21 ซม.: รับน้ำหนักปลอดภัยได้ 20–25 ตัน/ต้น เหมาะสำหรับงานต่อเติมบ้านทั่วไป. ขนาดกลม Dia. 25 […]
1016 การเช็ค Last Ten Blow Count มีหลักการทำงานอย่างไร? หลักการทำงานของการเช็ค Last Ten Blow Count การเช็ค Last Ten Blow Count เป็นหนึ่งในขั้นตอนสำคัญที่สุดของการตอกเสาเข็มเพื่อตรวจสอบว่าเสาเข็มต้นนั้นสามารถรับน้ำหนักได้ตามที่วิศวกรออกแบบไว้จริงหรือไม่ โดยอาศัยหลักการทางวิศวกรรมที่สัมพันธ์กันระหว่างพลังงานจากการตอก ระยะการจมของเสาเข็ม และกำลังรับน้ำหนักของดิน ดังนี้: หลักการคำนวณกำลังรับน้ำหนัก: วิศวกรจะใช้สูตรการตอกเสาเข็ม (Pile Driving Formula) เช่น Engineering News Formula หรือ Hiley Formula เพื่อคำนวณหา “ระยะจมที่ยอมให้” (Allowable Set) โดยพิจารณาจากน้ำหนักของลูกตุ้ม ระยะยกตกของลูกตุ้ม และพื้นที่หน้าตัดของเสาเข็ม. วิธีการทดสอบหน้างาน: เมื่อตอกเสาเข็มลงไปจนเกือบถึงระดับความลึกที่คาดการณ์ไว้ (มักจะเริ่มเช็คในช่วง 1.5 เมตรสุดท้าย) จะมีการขีดเส้นอ้างอิงบนตัวเสาเข็ม. จากนั้นจะทำการตอกต่อเนื่องกัน 10 ครั้งสุดท้าย แล้ววัดระยะที่เสาเข็มจมลงไปสะสมจากการตอก 10 ครั้งนั้น. เกณฑ์การตัดสินคุณภาพ: หากระยะที่เสาเข็มจมลงจากการตอก […]
1015 เริ่มนับ Last Ten Blow เมื่อไหร่? นับยังไง? หยุดตอกเสาเข็มตอนไหน? การตรวจสอบค่า Last Ten Blow หรือการนับจำนวนครั้งการตอก 10 ครั้งสุดท้าย เป็นขั้นตอนสำคัญที่สุดในการควบคุมคุณภาพการตอกเสาเข็ม เพื่อยืนยันว่าเสาเข็มสามารถรับน้ำหนักได้จริงตามที่วิศวกรออกแบบไว้ และป้องกันปัญหาบ้านทรุดในอนาคต,, 1. เริ่มนับ Last Ten Blow เมื่อไหร่? จะเริ่มทำการนับเมื่อเสาเข็มถูกตอกลงไปจนใกล้ถึงระดับความลึกที่คาดการณ์ไว้ หรือเริ่มตอกลงไปได้ยากขึ้นเนื่องจากปลายเสาเข็มเริ่มสัมผัสกับ ชั้นดินดาน (Hard Strata) หรือชั้นดินแข็ง,, ค่านี้จะเป็นตัวชี้วัดสุดท้ายว่าปลายเสาเข็มหยั่งอยู่ในชั้นดินที่แข็งแรงเพียงพอแล้วหรือไม่ 2. วิธีการนับและวัดค่า (How to Count) ขั้นตอนการปฏิบัติที่เป็นมาตรฐานมีดังนี้: การเตรียมเสาเข็ม: ทำการขีดเส้นเครื่องหมายบนตัวเสาเข็มเพื่อใช้เป็นจุดอ้างอิงในการวัดระยะจม การนับครั้ง: ใช้ปั้นจั่นตอกเสาเข็มอย่างต่อเนื่อง 10 ครั้ง, การวัดระยะ: วัดระยะทางที่เสาเข็มจมลงจากการตอกทั้ง 10 ครั้งนั้น, การเปรียบเทียบ: นำระยะที่จมได้จริงไปเทียบกับค่า “ระยะจมที่ยอมให้” (Allowable Settlement) ซึ่งวิศวกรจะคำนวณไว้ล่วงหน้าโดยใช้สูตรทางวิศวกรรม (เช่น Hiley […]
1014 การนับ Last Ten Blow มีหลักการทำงานอย่างไร? นับยังไง? การนับ Last Ten Blow (การนับ 10 ครั้งสุดท้าย) เป็นวิธีกระบวนการตรวจสอบความสมบูรณ์และกำลังการรับน้ำหนักของเสาเข็มในขณะตอกหน้างานจริง เพื่อยืนยันว่าเสาเข็มได้ตอกลงไปถึงชั้นดินแข็ง (Hard Strata) หรือชั้นดินดานตามที่วิศวกรออกแบบไว้แล้ว โดยมีหลักการและวิธีการนับที่สำคัญดังนี้ครับ หลักการทำงานของ Last Ten Blow หลักการพื้นฐานคือการวัด “ความต้านทานต่อการตอก” (Dynamic Resistance) ของชั้นดิน เมื่อเสาเข็มถูกตอกลึกลงไปเรื่อยๆ จนถึงชั้นดินที่หนาแน่นขึ้น แรงต้านทานดินจะสูงขึ้นทำให้เสาเข็มจมลงได้ยากขึ้นในแต่ละครั้งที่ถูกตอก การถ่ายเทพลังงาน: พลังงานจากลูกตุ้มที่ตกลงมากระแทกหัวเข็ม จะถูกเปลี่ยนเป็นงานในการทำให้เสาเข็มจมลงดิน ส่วนหนึ่งจะสูญเสียไปในรูปของพลังงานอิลาสติค (การคืนตัวของเสาเข็มและดิน) และความร้อน เกณฑ์ตัดสิน: วิศวกรจะใช้สูตรการคำนวณ (เช่น Hiley Formula หรือ Engineering News Formula) เพื่อหาค่า “ระยะจมตัวที่ยอมให้” ต่อการตอก 10 ครั้งสุดท้าย หากเสาเข็มจมลงน้อยกว่าค่าที่คำนวณไว้ แสดงว่าดินมีความแน่นเพียงพอที่จะรับน้ำหนักอาคารได้อย่างปลอดภัย วิธีการนับและวัดค่า […]
1013 Last Ten Blow คืออะไร นับยังไง รู้ได้ยังไงว่าเสาเข็มถึงชั้นดินแข็งแล้ว Last Ten Blow คือหนึ่งในวิธีการตรวจสอบกำลังการรับน้ำหนักของเสาเข็มในขณะที่ทำการตอก โดยใช้ข้อมูลจากการวัดระยะที่เสาเข็มจมลงดินจากการตอก 10 ครั้งสุดท้าย แล้วนำมาหาค่าเฉลี่ยเพื่อคำนวณหาความสามารถในการรับน้ำหนักปลอดภัยของเสาเข็มต้นนั้นๆ วิธีนี้ถือเป็นมาตรฐานที่วิศวกรใช้ควบคุมเพื่อให้มั่นใจว่าเสาเข็มสามารถรองรับตัวอาคารได้อย่างมั่นคงตามที่ออกแบบไว้ วิธีการนับและตรวจเช็ค Last Ten Blow ขั้นตอนการทำงานเพื่อให้ได้ค่าที่แม่นยำและมีคุณภาพมีดังนี้: การทำเครื่องหมาย: ในช่วงที่เสาเข็มตอกลงไปใกล้ถึงระดับความลึกที่คาดการณ์ไว้ ช่างจะทำเครื่องหมายไว้บนตัวเสาเข็มเพื่อวัดระยะการจม การตอกและวัดระยะ: เมื่อตอกเสาเข็มครบ 10 ครั้ง ช่างจะวัดระยะที่เสาเข็มจมลงไปจากเครื่องหมายเดิม การคำนวณค่าเฉลี่ย: นำระยะที่จมลงจากการตอกทั้ง 10 ครั้งนั้นมาหารด้วย 10 เพื่อหาความหนาแน่นของชั้นดิน (Set) ต่อการตอก 1 ครั้ง เปรียบเทียบกับรายการคำนวณ: วิศวกรจะนำค่าที่วัดได้ไปเทียบกับสูตรการตอกเสาเข็ม (Pile Driving Formula) เช่น Engineering News Formula เพื่อยืนยันว่าเสาเข็มรับน้ำหนักได้ตามกำหนดหรือไม่ รู้ได้อย่างไรว่าเสาเข็มถึงชั้นดินแข็งแล้ว? เราสามารถสังเกตสัญญาณที่บ่งบอกว่าปลายเสาเข็มเข้าสู่ชั้นดินแข็งหรือชั้นดินดานได้ดังนี้: จำนวนครั้งที่ตอกเพิ่มขึ้นอย่างรวดเร็ว: เมื่อเสาเข็มเคลื่อนที่เข้าสู่ชั้นดินที่แข็งกว่า จำนวนครั้งในการตอกเพื่อให้เสาเข็มจมลงเท่าเดิมจะเพิ่มขึ้นมากอย่างทันที ระยะจมน้อยลงมาก […]
1012 Blow Count กับ Last Ten Blow ต่างกันยังไง? หยุดตอกเสาเข็มตอนไหน? การควบคุมการตอกเสาเข็มเพื่อให้ได้มาตรฐานวิศวกรรมและความมั่นคงสูงสุด มีค่าตัวเลขสำคัญที่เจ้าของบ้านและช่างควบคุมงานต้องเข้าใจคือ Blow Count และ Last Ten Blow ซึ่งมีความหมายและหน้าที่แตกต่างกันดังนี้ครับ 1. Blow Count กับ Last Ten Blow ต่างกันอย่างไร? Blow Count (การนับจำนวนครั้งการตอก): คือการนับจำนวนครั้งที่ลูกตุ้มตอกลงบนเสาเข็ม เพื่อให้เสาเข็มจมลงไปในดินในระยะที่กำหนด (เช่น จำนวนครั้งต่อการจม 1 ฟุต หรือ 30 เซนติเมตร) ค่านี้ใช้บอกถึง “ความแน่นของชั้นดิน” ในแต่ละช่วงความลึก หากจำนวนครั้งในการตอกเพิ่มขึ้น แสดงว่าดินชั้นนั้นมีความหนาแน่นมากขึ้น Last Ten Blow (ระยะจม 10 ครั้งสุดท้าย): คือการวัด “ระยะจมสะสม” ของเสาเข็มจากการตอก 10 ครั้งสุดท้ายติดต่อกัน โดยวิศวกรจะนำค่านี้ไปเข้าสูตรคำนวณทางวิศวกรรม […]
