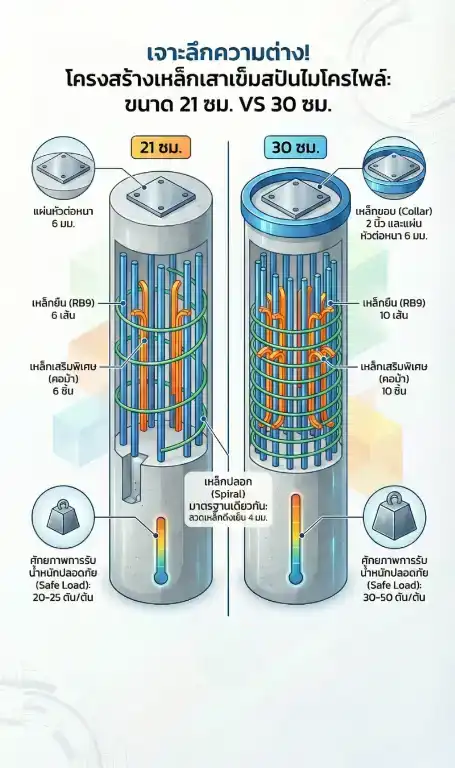

126 เจาะลึกความต่างโครงสร้างเหล็กเสาเข็มสปันไมโครไพล์ขนาด Dia. 21 ซม. และ Dia. 30 ซม. โครงสร้างเหล็กภายในของเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ขนาดเส้นผ่านศูนย์กลาง 21 ซม. และ 30 ซม. มีความแตกต่างกันที่จำนวนเหล็กเสริมหลักและเหล็กเดือย (Dowel) เพื่อให้สอดคล้องกับขีดความสามารถในการรับน้ำหนักที่แตกต่างกัน ดังนี้ครับ: 1. จำนวนเหล็กยืน (Main Steel) และเหล็กคอม้า (Dowel) ความแตกต่างที่ชัดเจนที่สุดคือจำนวนเส้นเหล็กที่เสริมอยู่ภายในเนื้อคอนกรีต: ขนาด Dia. 21 ซม. (8 นิ้ว): ใช้เหล็กยืน RB9 จำนวน 6 เส้น และเสริมด้วยเหล็กคอม้า (Dowel) RB9 จำนวน 6 ชิ้น,, ขนาด Dia. 30 ซม. (12 นิ้ว): ใช้เหล็กยืน RB9 […]

127 พิสูจน์ความแกร่งผลทดสอบการรับน้ำหนักเสาเข็มสปันไมโครไพล์ขนาด Dia. 21 ซม. โดยสถาบัน AIT ผลการทดสอบแรงอัดของเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ขนาดเส้นผ่านศูนย์กลาง 21 เซนติเมตร (210 มม.) แสดงให้เห็นถึงความแข็งแกร่งที่เหนือกว่ามาตรฐานการออกแบบอย่างมาก โดยมีรายละเอียดการพิสูจน์ความแกร่งทางวิศวกรรมดังนี้ครับ: 1. ขีดความสามารถในการรับน้ำหนักสูงสุด (Ultimate Load) จากการทดสอบแรงอัดในแนวแกนแบบสถิต (Static Axial Compression Test) เสาเข็มขนาด 21 ซม. สามารถรับน้ำหนักทดสอบได้สูงถึง 83.13 ตัน ในช่วง Loading Phase ซึ่งเมื่อเทียบกับค่าการรับน้ำหนักปลอดภัย (Safe Load) ที่วิศวกรออกแบบไว้ปกติที่ 20-25 ตันต่อต้น พบว่าเสาเข็มต้นนี้สามารถรับน้ำหนักได้จริงสูงกว่าค่าที่ออกแบบไว้ถึง 3-4 เท่า 2. การวิเคราะห์ระยะทรุดตัว (Settlement Analysis) ความแกร่งของเสาเข็มสะท้อนผ่านระยะทรุดตัวที่น้อยมากแม้จะอยู่ภายใต้แรงกดมหาศาล โดยมีข้อมูลความสัมพันธ์ระหว่างน้ำหนักและระยะทรุดตัวดังนี้: ที่ระดับ Safe Load (20 […]

128 เจาะลึกผลทดสอบแรงอัดเสาเข็มสปันไมโครไพล์ ขนาด Dia. 21 ซม. โดยสถาบัน AIT รายละเอียดผลการทดสอบแรงอัด (Static Axial Compression Test) ของเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ขนาดเส้นผ่านศูนย์กลาง 21 เซนติเมตร (210 มม.) ตามข้อมูลทางวิศวกรรมในแหล่งข้อมูล มีประเด็นสำคัญที่น่าสนใจดังนี้ครับ: 1. ขีดความสามารถในการรับน้ำหนักสูงสุด จากการทดสอบในช่วง Loading Phase พบว่าเสาเข็มสามารถรับแรงกดได้สูงสุดถึง 83.13 ตัน ซึ่งเมื่อเปรียบเทียบกับค่าการรับน้ำหนักปลอดภัย (Safe Load) ปกติของเสาเข็มขนาด 21 ซม. ซึ่งออกแบบไว้ที่ 20-25 ตันต่อต้น จะเห็นว่าเสาเข็มสามารถรับน้ำหนักได้สูงกว่าค่าออกแบบถึง 3-4 เท่า 2. การวิเคราะห์ระยะทรุดตัว (Load vs. Settlement) ข้อมูลการทรุดตัวจากการทดสอบสรุปได้ตามลำดับขั้นการรับน้ำหนัก (Load Step) ดังนี้: ที่น้ำหนัก 20 […]

129 ไขข้อดีเสาเข็มมีรูกลวงตรงกลาง เสาเข็มสปันไมโครไพล์ที่มี “รูกลวงตรงกลาง” ไม่ได้เป็นเพียงลักษณะทางกายภาพที่เกิดจากกระบวนการผลิตเท่านั้น แต่เป็นนวัตกรรมทางวิศวกรรมที่ออกแบบมาเพื่อแก้ปัญหาสำคัญในงานฐานราก โดยเฉพาะงานต่อเติมในพื้นที่จำกัดครับ ข้อดีหลักของการมีรูกลวงตรงกลาง มีดังนี้: 1. ลดแรงสั่นสะเทือนและแรงดันดิน (Soil Displacement) นี่คือหัวใจสำคัญของการออกแบบเข็มกลวงครับ เป็นวาล์วระบายดิน: ในขณะที่ตอกเสาลงดิน รูกลวงจะทำหน้าที่ระบายดินให้ไหลแทรกตัวย้อนขึ้นมาตามรูแทนที่จะถูกดันออกด้านข้างทั้งหมดเหมือนเสาเข็มหน้าตัดตัน ลดผลกระทบต่ออาคารข้างเคียง: กระบวนการนี้ช่วยลดแรงดันดินและแรงสั่นสะเทือนได้มหาศาล ทำให้ปลอดภัยต่อโครงสร้างเดิมและบ้านเพื่อนบ้าน ไม่ก่อให้เกิดปัญหารอยแตกร้าว 2. เพิ่มความหนาแน่นและความแข็งแกร่ง รูกลวงเป็นผลพลอยได้จากกระบวนการปั่นเหวี่ยง (Spinning) ที่มีประสิทธิภาพสูง แรงเหวี่ยง 30G: คอนกรีตจะถูกเหวี่ยงไปอัดแน่นที่ขอบแบบหล่อด้วยความเร็วสูงกว่าแรงโน้มถ่วงโลกถึง 30 เท่า ทำให้เนื้อเสาเข็มมีความหนาแน่นสูงกว่าเสาเข็มทั่วไปมาก แข็งแรงกว่าทั่วไป 10 เท่า: ความหนาแน่นที่ได้ทำให้เสาเข็มมีความแข็งแกร่งและทนทานต่อแรงกระแทกจากการตอกได้ดีเยี่ยมกว่าคอนกรีตหล่อสำเร็จทั่วไป 3. การเพิ่มกำลังรับน้ำหนักและการตรวจสอบ (Grouting & Inspection) รูกลวงเปิดโอกาสให้วิศวกรทำงานได้ละเอียดขึ้น อัดฉีดคอนกรีตเสริมความแกร่ง: วิศวกรสามารถเลือกอัดฉีดคอนกรีต (Grouting) ลงในรูกลวงเพื่อเพิ่มพื้นที่หน้าตัดและกำลังรับน้ำหนัก (Safe Load) ให้สูงขึ้นตามความต้องการของโครงสร้าง ตรวจสอบคุณภาพภายใน: รูตรงกลางใช้เป็นช่องทางให้วิศวกรส่องกล้องหรือตรวจสอบสภาพความสมบูรณ์ของเสาเข็มหลังการตอก เพื่อให้มั่นใจว่าไม่มีการแตกหักเสียหายใต้ดิน 4. ข้อดีด้านการปฏิบัติงานหน้างาน น้ำหนักเบาเคลื่อนย้ายง่าย: […]

130 มาตรฐาน มอก. 397-2562 หัวใจสำคัญของคุณภาพเสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ถือเป็นบรรทัดฐานสำคัญที่สุดที่กำหนดคุณภาพและประสิทธิภาพของ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) เพื่อให้เจ้าของอาคารมั่นใจในความแข็งแกร่งและความปลอดภัยของฐานราก โดยมีประเด็นสำคัญที่ควรทราบดังนี้: 1. มาตรฐานเฉพาะสำหรับเสาเข็มแรงเหวี่ยง นิยามของมาตรฐาน: มอก. 397-2562 คือ มาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง ซึ่งออกแบบมาเพื่อควบคุมคุณภาพเสาเข็มที่ผลิตด้วยกรรมวิธีการปั่นเหวี่ยง (Spinning) โดยเฉพาะ. ผู้นำด้านมาตรฐาน: ภูมิสยาม (Bhumisiam) เป็นผู้ผลิตเสาเข็มสปันไมโครไพล์ รายแรกในประเทศไทย ที่ได้รับการรับรองมาตรฐาน มอก. 397-2562 สำหรับเสาเข็มขนาดเส้นผ่านศูนย์กลาง 21, 25 และ 30 เซนติเมตร. 2. ข้อกำหนดด้านกำลังและความแข็งแกร่ง กำลังอัดคอนกรีตสูง: มาตรฐานนี้กำหนดให้เสาเข็มต้องมีกำลังอัดคอนกรีตสูงกว่า 400 ksc ทำให้ตัวเสาเข็มมีความแข็งแกร่งกว่าเสาเข็มทั่วไปถึง 10 เท่า และทนทานต่อแรงกระแทกขณะตอกได้ดีเยี่ยม. ความหนาแน่นของเนื้อคอนกรีต: กระบวนการผลิตต้องใช้แรงเหวี่ยงหนีศูนย์กลาง (30G) ที่ทำให้เนื้อคอนกรีตมีความหนาแน่นสูงกว่าปกติ 20-30% และมีความทึบน้ำสูง […]

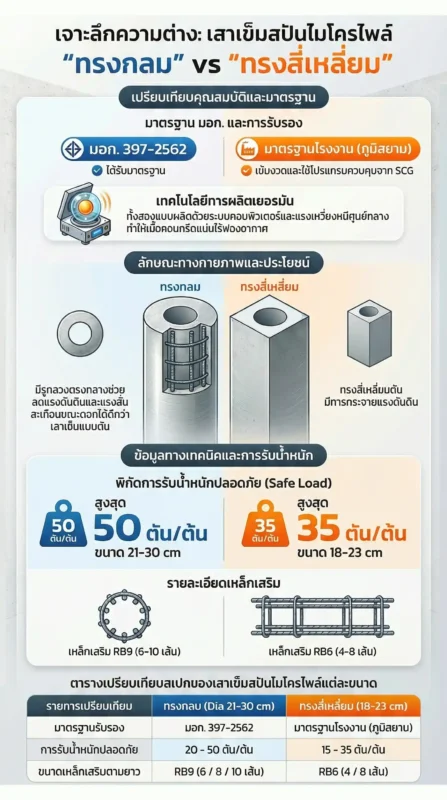

131 เจาะลึกความต่างเสาเข็มสปันไมโครไพล์ “ทรงกลม” vs “ทรงสี่เหลี่ยม” การเลือกใช้เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ไม่ว่าจะเป็น “ทรงกลม” หรือ “ทรงสี่เหลี่ยม” ต่างก็เป็นนวัตกรรมฐานรากที่มีความแข็งแกร่งสูงกว่าเสาเข็มทั่วไปถึง 10 เท่า เนื่องจากผลิตด้วยกรรมวิธีปั่นเหวี่ยง (Spinning) ด้วยความเร็วสูง. อย่างไรก็ตาม ทั้งสองรูปทรงมีรายละเอียดทางวิศวกรรมและการใช้งานที่แตกต่างกันอย่างมีนัยสำคัญดังนี้ครับ: 1. เสาเข็มสปันไมโครไพล์ “ทรงกลม” (Round Spun Micro Pile) เป็นรูปแบบที่ได้รับความนิยมสูงสำหรับงานที่ต้องการมาตรฐานสูงสุดและการรับน้ำหนักมหาศาล. ขนาดหน้าตัดและการรับน้ำหนัก: มีขนาดเส้นผ่านศูนย์กลาง 21 ซม. (รับน้ำหนัก 20-25 ตัน), 25 ซม. (รับน้ำหนัก 25-35 ตัน) และ 30 ซม. (รับน้ำหนักสูงถึง 30-50 ตัน). มาตรฐานการรับรอง: เป็นผลิตภัณฑ์ รายแรกในไทยที่ได้รับมาตรฐาน มอก. 397-2562 (สำหรับขนาด 21, 25 […]

132 Dynamic Load Test หัวใจสำคัญของฐานรากงานต่อเติมที่มั่นคง Dynamic Load Test หรือการทดสอบกำลังรับน้ำหนักบรรทุกของเสาเข็มโดยวิธีพลศาสตร์ ถือเป็นหัวใจสำคัญของการยืนยันความมั่นคงในงานฐานราก โดยเฉพาะงานต่อเติมหรือการก่อสร้างใหม่ที่ต้องรองรับน้ำหนักมหาศาล, เหตุผลที่ Dynamic Load Test เป็นขั้นตอนที่วิศวกรให้ความสำคัญสำหรับเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มีดังนี้: 1. การยืนยันค่าการรับน้ำหนักจริง (Confirming Actual Load Capacity) แม้เสาเข็มสปันไมโครไพล์จะถูกออกแบบให้รับน้ำหนักปลอดภัย (Safe Load) ได้สูงถึง 20-50 ตันต่อต้น ตามขนาดหน้าตัด,, แต่การทดสอบด้วยวิธี Dynamic Load Test จะช่วยประเมินและยืนยันค่าการรับน้ำหนักจริงหลังจากการติดตั้งเสร็จสิ้น เพื่อให้มั่นใจว่าค่าที่ได้เป็นไปตามที่วิศวกรโครงสร้างคำนวณไว้, การทดสอบนี้มีความแม่นยำสูงและช่วยยืนยันความสมบูรณ์ของโครงสร้างเสาเข็มหลังจากถูกตอกลงไปในชั้นดินลึก, 2. เพิ่มความมั่นใจสำหรับโครงสร้างขนาดใหญ่ สำหรับงานต่อเติมอาคารสูง 3-4 ชั้น หรืออาคารพาณิชย์ที่ต้องรับน้ำหนักบรรทุกมาก การทดสอบนี้มีความจำเป็นอย่างยิ่งในการสร้างความเชื่อมั่นว่ารากฐานใหม่จะมีความมั่นคงเท่ากับตัวอาคารหลัก, ช่วยตรวจสอบความสามารถในการรับน้ำหนักในกรณีที่ต้องใช้เสาเข็มกลุ่มเพื่อรับน้ำหนักรวมที่สูงขึ้น เช่น การรับน้ำหนัก 100 ตัน โดยใช้เสาเข็มหลายต้นทำงานร่วมกัน, 3. การตรวจสอบความลึกและชั้นดินดาน […]

133 รู้จักเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) นวัตกรรมฐานรากแก่นในพื้นที่จำกัด เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) คือ นวัตกรรมเสาเข็มคอนกรีตเสริมเหล็กหล่อสำเร็จขนาดเล็กที่มีลักษณะเด่นคือ มีรูกลวงตรงกลาง ผลิตด้วย เทคโนโลยีการเหวี่ยง (Spun Process) โดยการใช้แรงเหวี่ยงหนีศูนย์กลาง (Centrifugal force) ที่สูงกว่าแรงโน้มถ่วงโลกถึง 30 เท่า (30G) ทำให้เนื้อคอนกรีตมีความหนาแน่นสูง แข็งแกร่ง และทนทานต่อแรงกระแทกได้ดีเยี่ยมกว่าคอนกรีตหล่อทั่วไป นี่คือรายละเอียดเชิงลึกที่ทำให้เสาเข็มชนิดนี้กลายเป็น “หัวใจ” ของงานฐานรากในพื้นที่จำกัดครับ: 1. นวัตกรรมรูกลวงเพื่อการปกป้องโครงสร้างเดิม ลักษณะกลมกลวงตรงกลางไม่ใช่เพียงเรื่องของรูปลักษณ์ แต่เป็นนวัตกรรมทางวิศวกรรมที่สำคัญ: เป็นวาล์วระบายดิน (Soil Displacement): ขณะตอก ดินจะแทรกตัวไหลย้อนขึ้นมาตามรูกลวงแทนที่จะถูกดันออกด้านข้างทั้งหมด ลดแรงสั่นสะเทือน: ช่วยลดแรงดันดินและแรงสั่นสะเทือนขณะตอกได้อย่างมหาศาล ทำให้ปลอดภัยต่ออาคารข้างเคียง ไม่ก่อให้เกิดปัญหารอยแตกร้าวกับโครงสร้างเดิมหรือบ้านเพื่อนบ้าน 2. ตอบโจทย์งานในพื้นที่แคบและจำกัด (Narrow Space) เสาเข็มสปันไมโครไพล์ถูกออกแบบมาให้ก้าวข้ามข้อจำกัดของเสาเข็มขนาดใหญ่: เครื่องจักรขนาดกะทัดรัด: ใช้ปั้นจั่นพิเศษที่มี ความกว้างเพียง 1 เมตร และสูงเพียง 3 […]

134 ทำไมเสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ถึงมีรูกลวงตรงกลาง สรุปจุดเด่นที่เจ้าของบ้านต้องรู้ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) มีรูกลวงตรงกลางเนื่องจากกระบวนการผลิตแบบปั่นเหวี่ยง (Spinning หรือ Centrifugal Process) ด้วยความเร็วสูง. ในระหว่างการผลิต แรงเหวี่ยงจะทำให้เนื้อคอนกรีตที่มีความหนาแน่นสูงถูกผลักไปอัดแน่นที่ขอบด้านข้างของแบบหล่อจนเกิดเป็นช่องว่างหรือรูกลวงตรงกลางโดยธรรมชาติ. ในทางวิศวกรรม รูกลวงนี้มีประโยชน์สำคัญคือทำหน้าที่เป็นวาล์วระบายแรงดันดิน (Soil Displacement). ขณะที่ตอกเสาเข็มลงดิน ดินจะไหลแทรกตัวย้อนขึ้นมาตามรูกลวงแทนที่จะถูกดันออกด้านข้างทั้งหมดเหมือนเสาเข็มหน้าตัดตัน. กระบวนการนี้ช่วยลดแรงดันดินและแรงสั่นสะเทือนที่ส่งผลกระทบต่อโครงสร้างอาคารข้างเคียงได้อย่างมหาศาล. สรุปจุดเด่นที่เจ้าของบ้านต้องรู้ แรงสั่นสะเทือนต่ำมาก: ด้วยนวัตกรรมรูกลวงและการใช้เครื่องจักรขนาดเล็ก ทำให้แรงสั่นสะเทือนขณะตอกน้อยมาก ไม่ส่งผลกระทบให้โครงสร้างเดิมหรือบ้านข้างเคียงเกิดรอยแตกร้าว. ทำงานได้ในพื้นที่แคบและจำกัด: ใช้ปั้นจั่นขนาดกะทัดรัด (กว้างเพียง 1 เมตร และสูง 3 เมตร) ทำให้สามารถเคลื่อนย้ายผ่านซอยแคบ เข้าไปตอกหลังบ้านทาวน์โฮม หรือพื้นที่ที่มีเพดานต่ำได้สะดวก. ตอกชิดผนังเดิมได้: สามารถติดตั้งเสาเข็มได้ชิดกำแพงหรือผนังอาคารเดิมในระยะเพียง 50 เซนติเมตร ช่วยให้ประหยัดพื้นที่ในการต่อเติมได้สูงสุด. รับน้ำหนักได้สูงเกินตัว: แม้จะมีขนาดเส้นผ่านศูนย์กลางขนาดเล็ก (21, 25, 30 ซม.) แต่มีความแข็งแกร่งกว่าเสาเข็มทั่วไปถึง 10 […]

135 อัดฉีดคอนกรีตลงในเสาเข็มสปันไมโครไพล์เพิ่มความแข็งแรงได้จริงหรือไม่ สามารถทำได้จริงครับ การอัดฉีดคอนกรีตลงในรูกลวงของเสาเข็มสปันไมโครไพล์ (Grouting) เป็นหนึ่งในวิธีการทางวิศวกรรมที่ช่วยเพิ่มประสิทธิภาพให้กับเสาเข็มได้ โดยมีรายละเอียดดังนี้: เพิ่มกำลังรับน้ำหนักและความแข็งแรง: การอัดคอนกรีตเข้าไปในรูตรงกลางของเสาเข็มช่วยเพิ่มเนื้อที่หน้าตัดและการรับน้ำหนัก (Safe Load) ให้สูงขึ้นกว่าเดิม ทำให้โครงสร้างมีความมั่นคงและรับน้ำหนักได้มากขึ้นตามที่วิศวกรออกแบบไว้, เป็นช่องทางตรวจสอบคุณภาพ: รูกลวงนี้ยังทำหน้าที่เป็นช่องทางให้วิศวกรสามารถส่องกล้องหรือตรวจสอบสภาพความสมบูรณ์ของโครงสร้างภายในเสาเข็มได้ก่อนที่จะทำการอัดฉีดคอนกรีต เพื่อให้มั่นใจว่าเสาเข็มไม่มีการแตกหักเสียหายจากการตอก, ป้องกันน้ำขังและสนิม: นอกจากเรื่องความแข็งแรงแล้ว การกรอกคอนกรีตหรือทรายลงไปในรูหลังตอกเสร็จ จะช่วยป้องกันไม่ให้น้ำเข้าไปขังภายในรูกลวง ซึ่งเป็นการป้องกันไม่ให้เหล็กเสริมภายในเสาเข็มเกิดสนิมได้อีกทางหนึ่ง ช่วยยืดอายุการใช้งานของฐานรากให้ยาวนานขึ้น อย่างไรก็ตาม แม้จะไม่ได้อัดฉีดคอนกรีตเพิ่ม เสาเข็มสปันไมโครไพล์ของภูมิสยาม ก็มีความแข็งแกร่งสูงเป็นทุนเดิมอยู่แล้ว เนื่องจากผลิตด้วยกรรมวิธีแรงเหวี่ยงหนีศูนย์กลาง (Spun Process) ที่ทำให้เนื้อคอนกรีตมีความหนาแน่นสูงและมีกำลังอัดมากกว่า 400 ksc ซึ่งแข็งแรงกว่าเสาเข็มคอนกรีตหล่อทั่วไปถึง 10 เท่า, สรุปคือ การอัดฉีดคอนกรีตลงในรูเป็นตัวช่วยเสริมทั้งในด้าน “กำลังการรับน้ำหนัก” และ “ความทนทาน” ของเสาเข็มให้สูงขึ้นไปอีกระดับครับ
