2437 การทดสอบความสมบูรณ์ของเสาเข็มทำอย่างไร? และทดสอบกำลังรับน้ำหนักของเสาเข็มทำอย่างไร?
การทดสอบเสาเข็มเป็นขั้นตอนสำคัญทางวิศวกรรมเพื่อสร้างความมั่นใจว่าฐานรากสามารถรองรับน้ำหนักอาคารได้อย่างปลอดภัยและมีคุณภาพสูงสุด โดยแบ่งออกเป็น 2 ส่วนหลัก คือ การทดสอบความสมบูรณ์ของเสาเข็ม และ การทดสอบกำลังการรับน้ำหนักของเสาเข็ม มีรายละเอียดดังนี้ครับ:

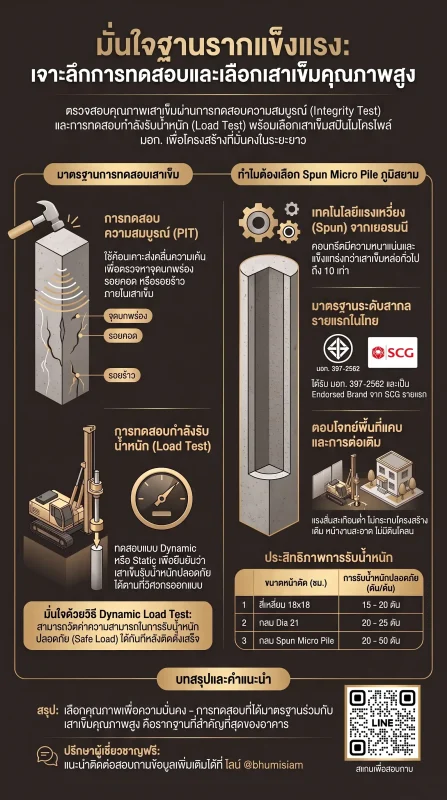

1. การทดสอบความสมบูรณ์ของเสาเข็ม (Pile Integrity Test)
การทดสอบความสมบูรณ์มีวัตถุประสงค์เพื่อตรวจสอบเนื้อคอนกรีต รอยแตกร้าว รอยคอด รอยบวม หรือความยาวของเสาเข็มใต้ดินตลอดทั้งต้นหลังจากการตอกหรือหล่อเสร็จสิ้น โดยวิธีที่เป็นมาตรฐานนิยมใช้แพร่หลายที่สุด ได้แก่:
- วิธี Seismic Integrity Test (หรือ Low Strain Test / PET):
- หลักการทำงาน: ใช้ขวานหรือค้อนปอนด์ขนาดเล็กเคาะลงบนหัวเสาเข็มเพื่อส่งคลื่นความเค้น (Stress Wave) ความถี่ต่ำลงไปตามตัวเสาเข็ม คลื่นจะเดินทางผ่านตัวเสาเข็มลงไปถึงปลายเข็มและสะท้อนกลับขึ้นมายังหัวเสาเข็ม
- การประมวลผล: ตัวรับสัญญาณ (Transducer/Accelerometer) ที่ติดอยู่บนหัวเสาเข็มจะส่งสัญญาณไปยังเครื่องประมวลผลเพื่อแสดงผลเป็นกราฟ หากตัวเสาเข็มมีความสมบูรณ์ กราฟจะแสดงคลื่นสะท้อนกลับเฉพาะที่ปลายเสาเข็ม แต่หากเสาเข็มมีรอยแตกร้าว รอยคอด คอนกรีตไม่ต่อเนื่อง หรือมีความยาวผิดปกติ กราฟจะแสดงคลื่นสะท้อนกลับสะดุดที่ตำแหน่งนั้นๆ ทำให้วิศวกรวิเคราะห์จุดบกพร่องได้ทันที
2. การทดสอบกำลังรับน้ำหนักของเสาเข็ม (Pile Load Test)
การทดสอบกำลังรับน้ำหนักทำขึ้นเพื่อยืนยันว่าเสาเข็มต้นนั้นๆ สามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ตามที่วิศวกรโครงสร้างออกแบบไว้จริงหรือไม่ ซึ่งมีวิธีหลักๆ ดังนี้:
- 1) การทดสอบด้วยวิธีน้ำหนักกดแบบพลศาสตร์ (Dynamic Load Test / High Strain Dynamic Test):
- หลักการทำงาน: ติดตั้งเซนเซอร์วัดค่าความเค้น (Strain Transducer) และความเร่ง (Accelerometer) ไว้ที่บริเวณหัวเสาเข็ม จากนั้นใช้ลูกตุ้มตอกทิ้งน้ำหนักลงบนหัวเสาเข็มเพื่อปล่อยพลังงานทดสอบ
- การประมวลผล: สัญญาณจะถูกบันทึกและนำไปวิเคราะห์ด้วยโปรแกรมคอมพิวเตอร์ (เช่น CAPWAP) เพื่อคำนวณหากำลังรับน้ำหนักปลอดภัยรวม (Ultimate & Safe Bearing Capacity) กำลังรับน้ำหนักที่ปลายเข็ม (End Bearing) และแรงเสียดทานผิวข้าง (Skin Friction) วิธีนี้ทำได้อย่างสะดวกรวดเร็ว แม่นยำสูง และนิยมใช้กับงานเสาเข็มไมโครไพล์
- 2) การทดสอบด้วยวิธีน้ำหนักกดแบบสถิต (Static Load Test):
- หลักการทำงาน: ใช้น้ำหนักบรรทุกจริง (เช่น แท่งคอนกรีต/แผ่นเหล็ก) หรือใช้ระบบคานแม่แรงไฮดรอลิกดันกดลงบนหัวเสาเข็ม แล้วใช้นาฬิกาวัดระยะ (Dial Gauge) อ่านค่าการทรุดตัวของเสาเข็มตามระยะเวลาที่กำหนด วิธีนี้มีความแม่นยำสูงสุดตามมาตรฐานสากลแต่ใช้เวลาและพื้นที่มากกว่า
- 3) การตรวจสอบด้วยเกณฑ์ Last 10 Blows (หน้างานขณะตอก):
- สำหรับเสาเข็มตอก วิศวกรจะนับจำนวนครั้งในการตอกเสาเข็ม 10 นัดสุดท้าย (Last 10 Blows) เพื่อวัดระยะการจมของเสาเข็ม แล้วนำไปคำนวณผ่านสูตรทางวิศวกรรมปฐพี เพื่อตรวจสอบว่าปลายเสาเข็มหยั่งลงถึงชั้นดินแข็งดาน (Hard Strata) ที่สามารถรับน้ำหนักได้ตามออกแบบอย่างแท้จริง
3. พิจารณาเลือก “เสาเข็มสปันไมโครไพล์” เพื่อคุณภาพฐานรากสูงสุด
หากคุณต้องการงานฐานรากที่มีคุณภาพพรีเมียม ได้มาตรฐานวิศวกรรม และสามารถผ่านการทดสอบทั้งด้านความสมบูรณ์และกำลังรับน้ำหนักได้อย่างมั่นใจ เสาเข็มสปันไมโครไพล์ (Spun Micro Pile) ของภูมิสยาม คือนวัตกรรมฐานรากที่ดีที่สุดด้วยจุดเด่น:
- การผลิตมาตรฐานระดับประเทศ: ได้รับมาตรฐาน มอก. 397-2562 และ SCG Endorsed Brand เป็นรายแรกในไทย
- ความแข็งแกร่งสูงกว่าทั่วไป 10 เท่า: ผลิตด้วยกรรมวิธีปั่นแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง (Spun) เทคโนโลยีจากเยอรมนี ทำให้เนื้อคอนกรีตมีความอัดแน่นสูง ไร้โพรงอากาศ แข็งแกร่ง สามารถรับน้ำหนักและแรงกระแทกจากการตอกทดสอบได้ดีเยี่ยม
- กำลังรับน้ำหนักปลอดภัยสูงมาก: รับน้ำหนักปลอดภัย (Safe Load) ได้สูงถึง 20–50 ตันต่อต้น (ขึ้นอยู่กับขนาดหน้าตัด เช่น รุ่นกลม Dia. 21, Dia. 25, Dia. 30 ซม. หรือสี่เหลี่ยมสปัน SQ 18×18 ซม.)
- รูกลวงตรงกลางช่วยลดแรงสั่นสะเทือน: เอกลักษณ์รูกลวงตรงกลางช่วยระบายดินขณะตอก ทำให้เกิดแรงดันดินและแรงสั่นสะเทือนต่ำมาก ไม่กระทบต่ออาคารเดิมและบ้านข้างเคียง
- ตรวจสอบคุณภาพได้จริง: เสาเข็มสปันไมโครไพล์ของภูมิสยามทุกต้นรองรับการทดสอบความสมบูรณ์ (Seismic Test) และการทดสอบกำลังรับน้ำหนัก (Dynamic Load Test) พร้อมมีรายการคำนวณรับรองโดยวิศวกรโยธามืออาชีพ
หากท่านต้องการปรึกษาเรื่องการออกแบบฐานราก การเลือกขนาดเสาเข็ม หรือขอรับบริการคำนวณฐานรากสำหรับงานบ้านฟรี แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam
สรุปท้ายบทความ
การสร้างอาคารและงานต่อเติมให้มีความมั่นคงปลอดภัยสูง ควรจัดให้มีการทดสอบความสมบูรณ์ของเสาเข็ม (Seismic Test) เพื่อเช็กคุณภาพคอนกรีตใต้ดิน และทำการตรวจสอบกำลังรับน้ำหนัก (Dynamic Load Test หรือเช็กเกณฑ์ Last 10 Blows) เพื่อยืนยันว่าเสาเข็มลงลึกถึงชั้นดินแข็งดานจริง การเลือกใช้ เสาเข็มสปันไมโครไพล์ของภูมิสยาม (มาตรฐาน มอก. 397-2562) ถือเป็นทางเลือกคุณภาพพรีเมียมที่มั่นใจได้ 100% ด้วยเนื้อคอนกรีตแกร่งปั่นแรงเหวี่ยง รับน้ำหนักได้สูง มีรูกลวงช่วยลดแรงสั่นสะเทือน และผ่านการทดสอบมาตรฐานวิศวกรรมได้อย่างสมบูรณ์แบบเพื่อป้องกันปัญหาบ้านทรุดตัวในระยะยาว
🔍 หากคุณมีข้อสงสัยเกี่ยวกับขั้นตอนการทดสอบหน้างานหรือต้องการประเมินจำนวนเสาเข็มสำหรับโครงการของคุณ สามารถสอบถามเพิ่มเติมได้ตลอดเวลานะคะ
