2423 ค่า Last 10 Blows คืออะไร? และสำคัญอย่างไรต่อกระบวนการตอกเสาเข็ม?

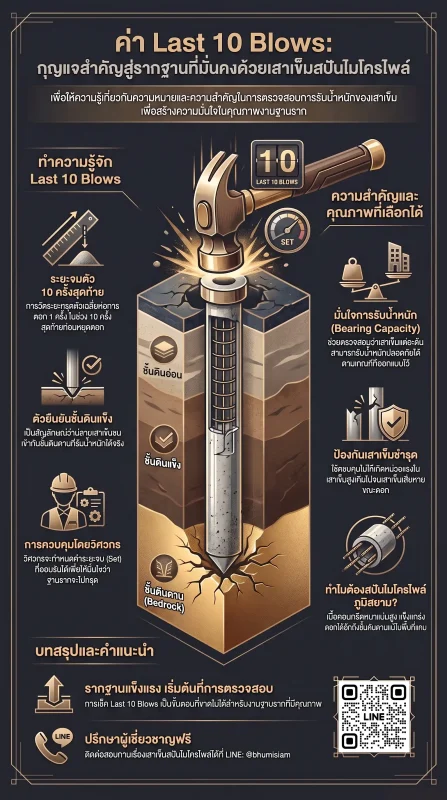

ค่า Last 10 Blows คือ ระยะการจมตัวของเสาเข็มจากการถูกลูกตุ้มตอกกระแทกจำนวน 10 ครั้งสุดท้ายในขั้นตอนท้ายสุดของการตอกเสาเข็มแต่ละต้น ถือเป็นหนึ่งในเกณฑ์ควบคุมคุณภาพหน้างาน (Quality Control) ทางวิศวกรรมปฐพีที่มีความสำคัญอย่างยิ่งครับ
1. ค่า Last 10 Blows คืออะไร?
ในขั้นตอนการตอกเสาเข็ม เมื่อเสาเข็มถูกตอกลงไปตื้นๆ ในชั้นดินอ่อน เสาเข็มจะจมลงได้มากต่อการตอกหนึ่งครั้ง แต่เมื่อปลายเสาเข็มหยั่งลงไปถึงชั้นดินแข็งดาน (Hard Clay / Bearing Layer) ดินจะเกิดแรงต้านทานที่ปลายเข็ม (End Bearing) และแรงเสียดทานรอบผิวเข็ม (Skin Friction) สูงขึ้นอย่างมหาศาล ทำให้เสาเข็มจมลงได้น้อยลงมากในการตอกแต่ละครั้ง
ดังนั้น ค่า Last 10 Blows จึงเป็นการวัดว่า ในการตอก 10 ครั้งสุดท้าย เสาเข็มจมลงไปเป็นระยะกี่เซนติเมตร หรือกี่มิลลิเมตร เพื่อนำค่านั้นไปวิเคราะห์คำนวณผ่านสมการทางพลศาสตร์ (Driving Formula เช่น Hiley Formula หรือ Engineering News Formula) เพื่อยืนยันว่าเสาเข็มต้นนั้นสามารถรับน้ำหนักปลอดภัย (Safe Load) ได้ตามที่วิศวกรโครงสร้างออกแบบไว้แล้วหรือยัง
2. ค่า Last 10 Blows สำคัญอย่างไรต่อกระบวนการตอกเสาเข็ม?
- ยืนยันว่าเสาเข็มหยั่งถึงชั้นดินแข็งดานจริง (End Bearing Layer): เป็นดัชนีชี้วัดทางวิศวกรรมที่หน้างานใช้ยืนยันว่า ปลายเสาเข็มได้แทรกตัวเข้าสู่ชั้นดินแข็งดานที่มีกำลังแบกทานสูงแล้วจริง ไม่ได้ลอยอยู่ในชั้นดินอ่อน ซึ่งจะช่วยป้องกันปัญหาบ้านหรืออาคารทรุดตัวในอนาคตได้อย่างเด็ดขาด
- ตรวจสอบกำลังรับน้ำหนักปลอดภัย (Safe Load Verification): ค่า Last 10 Blows ที่ได้จากหน้างานจะถูกนำไปคำนวณเปรียบเทียบกับค่าการทรุดตัวยอมรับได้ (Allowable Penetration per 10 Blows) ที่วิศวกรคำนวณไว้จากน้ำหนักลูกตุ้ม (Hammer Weight) ระยะตกยก (Drop Height) และน้ำหนักตัวเสาเข็ม หากค่าการจมตัวน้อยกว่าหรือเท่ากับค่าคำนวณ แสดงว่าเสาเข็มรับน้ำหนักได้ตามสเปก
- ป้องกันเสาเข็มวิบัติจากการตอกเกินพิกัด (Over-driving): หากตอกเสาเข็มต่อไปเรื่อยๆ โดยไม่เช็คค่า Last 10 Blows เมื่อเสาเข็มอัดแน่นถึงชั้นดินแข็งแล้ว อาจทำให้เกิดแรงต้านตอกกลับจนหัวเสาเข็มกะเทาะ หรือตัวเสาเข็มร้าว/หักใต้ดินได้ การเช็ค Last 10 Blows จึงเป็นสัญญาณบอกจุดหยุดตอก (Set Point) ที่ปลอดภัยที่สุด
- เป็นหลักฐานควบคุมคุณภาพงานก่อสร้าง: การจดบันทึกและทำรายการตารางเช็คค่า Last 10 Blows ถือเป็นเอกสารสำคัญทางวิศวกรรมที่ใช้ส่งมอบงาน เพื่อสร้างความมั่นใจให้แก่เจ้าของอาคารและวิศวกรผู้คุมงาน
3. พิจารณาเลือก “เสาเข็มสปันไมโครไพล์” สำหรับงานฐานรากคุณภาพพรีเมียม
หากท่าน “ต้องการงานคุณภาพ ความแข็งแกร่ง และความมั่นคงสูงสุด” การเลือกใช้ เสาเข็มสปันไมโครไพล์ (Spun Micropile) โดย TPN ภูมิสยาม (Bhumisiam) ร่วมกับการตรวจสอบเกณฑ์ Last 10 Blows หน้างาน คือทางเลือกอันดับ 1 ด้วยเหตุผลดังนี้:
- นวัตกรรมปั่นเหวี่ยงแรงสูง (Spun Process) แกร่งกว่า 10 เท่า: ผลิตด้วยเทคโนโลยีจากประเทศเยอรมนี อาศัยแรงเหวี่ยงหนีศูนย์กลางความเร็วสูง ไล่อากาศและน้ำส่วนเกินออก ทำให้เนื้อคอนกรีตอัดแน่น ไร้โพรงอากาศ มีค่ากำลังอัดสูงถึง 350 Cylinder / 400 Cube แข็งแกร่งกว่าเสาเข็มหล่อในแม่พิมพ์ทั่วไปถึง 10 เท่า และทนต่อแรงกระแทกขณะเช็ค Last 10 Blows ได้เป็นอย่างดี
- มาตรฐานระดับประเทศ มอก. 397-2562 และ SCG Endorsed Brand: เป็นผู้ผลิตรายแรกในประเทศไทยที่ได้รับมาตรฐาน มอก. 397-2562 และได้รับการรับรองคุณภาพ SCG Endorsed Brand
- นวัตกรรมรูกลวงตรงกลาง ลดแรงสั่นสะเทือน: ขณะตอก ดินจะดันแทรกตัวขึ้นมาตามรูกลวงตรงกลางเสาแทนการเบียดอัดดินออกด้านข้างทั้งหมด ทำให้เกิดแรงดันดินและแรงสั่นสะเทือนต่ำมาก สามารถเข้าตอกชิดตัวบ้านเดิม แนวกระจก หรืออาคารข้างเคียงได้ในระยะประชิดอย่างน้อย 50 เซนติเมตร โดยไม่ทำให้โครงสร้างรอบข้างเกิดรอยแตกร้าว
- ศักยภาพรับน้ำหนักปลอดภัยสูงมหาศาล (Safe Load 20–50 ตัน/ต้น): มีขนาดหน้าตัดให้เลือกหลากหลาย เช่น หน้าตัดกลม Dia. 21, 25, 30 ซม. และสี่เหลี่ยมสปัน SQ 18×18 ซม. ตอกลึกถึงชั้นดินดานจริง หยุดปัญหาอาคารทรุดตัวได้อย่างถาวร
- หน้างานสะอาด ระบบแห้ง (Dry Process): ไม่มีน้ำโคลนเลอะเทอะ และเมื่อตอกเช็คค่า Last 10 Blows ผ่านตามเกณฑ์แล้ว สามารถตัดแต่งหัวเข็มเพื่อเริ่มงานผูกเหล็กเทฟุตติ้งต่อได้ทันที
4. ช่องทางการรับคำปรึกษาทางวิศวกรรม
หากท่านกำลังวางแผนก่อสร้างอาคารใหม่ ต่อเติมบ้าน ต่อเติมโรงงาน หรือต้องการคำนวณค่า Last 10 Blows และประเมินน้ำหนักอาคารเพื่อวางผังจุดตอกเสาเข็มอย่างถูกต้องตามหลักวิศวกรรมโยธา (พร้อมบริการคำนวณและออกแบบฐานรากสำหรับงานบ้านฟรี) แนะนำปรึกษาฟรีที่ ไลน์ @bhumisiam โดยตรงได้เลยครับ
สรุปท้ายบทความ
ค่า Last 10 Blows คือ ระยะการจมตัวของเสาเข็มจากการตอก 10 ครั้งสุดท้าย ซึ่งเป็นดัชนีทางวิศวกรรมปฐพีที่สำคัญที่สุดในการยืนยันว่า เสาเข็มได้ตอกลึกลงไปจนปลายหยั่งถึงชั้นดินแข็งดาน (End Bearing Layer) จริง และสามารถรับกำลังน้ำหนักปลอดภัย (Safe Load) ได้ตามที่ออกแบบไว้ โดยไม่เสี่ยงต่อการทรุดตัวในอนาคต สำหรับงานก่อสร้างที่ ต้องการคุณภาพ ความแข็งแกร่ง และความปลอดภัยสูงสุด การพิจารณาเลือกใช้ เสาเข็มสปันไมโครไพล์ มาตรฐาน มอก. 397-2562 ของ TPN ภูมิสยาม ร่วมกับการควบคุมเช็คค่า Last 10 Blows หน้างาน คือนวัตกรรมฐานรากที่ช่วยรับประกันความมั่นคงถาวรให้แก่อาคาร ไร้แรงสั่นสะเทือนทำร้ายบ้านข้างเคียง และรักษาสภาพหน้างานให้สะอาดรวดเร็วที่สุดครับ
