ผลของการที่เราไม่นำผลของค่าการเสียรูปอันเนื่องมาจากแรงเฉือน หรือ SHEAR DEFORMATION มาใช้ในการวิเคราะห์โครงสร้าง

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ มาฝากเพื่อนๆ ทุกคนนะครับ

จริงๆ แล้วปัญหาที่ผมจะขอนำมาหยิบยกมาเพื่อใช้เป็นกรณีศึกษาในวันนี้ก็จะมีความเกี่ยวข้องกันกับเรื่องงานออกแบบงานวิศวกรรมโครงสร้างซึ่งหัวข้อก็คือ ผลของการที่เราไม่นำผลของค่าการเสียรูปอันเนื่องมาจากแรงเฉือน หรือ SHEAR DEFORMATION มาใช้ในการวิเคราะห์โครงสร้างนั่นเองครับ



ผมเชื่อว่าเพื่อนๆ วิศวกรโครงสร้างหลายๆ คนคงจะกำลังเจออยู่หรืออย่างน้อยต้องเคยมีโอกาสได้ประสบพบเจอกับปัญหานี้กันมาบ้างไม่มากก็น้อย โดยที่ปัญหาๆ นี้จะเกิดขึ้นเกือบจะในทุกๆ ครั้งที่เราทำการวิเคราะห์โครงสร้างด้วยกระบวนการทาง FEA หรือ FINITE ELEMENT ANALYSIS และมีความต้องการที่จะทำการเปรียบเทียบกับการวิเคราะห์โครงสร้างด้วยการคำนวณมือ หรือ MANUAL CALCULATION ซึ่งเรามักจะพบว่า ผลจากการคำนวณด้วยมือนั้นจะให้ค่าที่แตกต่างออกไปจากผลที่ได้จากการทำ FEA อยู่เสมอ หรือ พูดง่ายๆ คือแทบจะหาโอกาสที่คำตอบโดยทั้ง 2 วิธีนั้นจะออกมามีค่าที่ตรงกันไม่ได้เลยสักครั้งเดียว วันนี้ผมจะขออนุญาตมาทำการให้คำแนะนำแก่เพื่อนๆ หากเจอกับปัญหาๆ นี้น่ะซึ่งคำแนะนำของผมหากเพื่อนๆ มีโอกาสได้พบเจอกับปัญหาๆ นี้ก็คือ ไม่ต้องทำอะไรครับ … ใช่ครับเพื่อนๆ อ่านไม่ผิด ผมได้บอกไปว่า ไม่ต้องทำอะไร แต่อ่านให้จบประโยคต่อไปนี้ก่อนนะครับ



สาเหตุที่ผมแจ้งว่า ไม่ต้องทำอะไร หมายถึงว่า ไม่ต้องทำอะไรให้เกิดความยุ่งยากมากขึ้นเป็นพิเศษจนทำให้เพื่อนๆ เสียเวลาและเกิดความยุ่งยากมากจนเกินไป นั่นเป็นเพราะว่าในปัจจุบันเรามีเทคโนโลยีทางด้านคอมพิวเตอร์ซอฟต์แวร์ที่ค่อนข้างที่จะทันสมัยมากๆ ใช้งานกันอยู่แล้ว ดังนั้นผมคงจะไม่บอกให้เพื่อนๆ ทุกๆ คนต้องมานั่งทำการวิเคราะห์และคำนวณทุกๆ โครงสร้างด้วยมือกันหรอกเพราะผมเชื่อว่ามันเป็นการสิ้นเปลืองเวลาโดยใช่เหตุ แต่ สิ่งที่ผมกำลังจะเน้นย้ำต่อไปนี้ต่างหากคือสิ่งที่ถือได้ว่ามีความสำคัญมากที่สุดนั่นก็คือ ก่อนที่เพื่อนๆ จะไปคาดหวังหรือจะไปหวังที่จะพึ่งพาโปรแกรมทาง FEM ใดๆ ก็ตามแต่เพื่อนๆ จะต้องมีความรู้พื้นฐานทางด้านการวิเคราะห์โครงสร้างที่ดีมากๆ ในระดับหนึ่งก่อนเสมอ เพราะว่าต้องไม่ลืมว่า ซอฟต์แวร์เป็นเพียงเครื่องมือๆ หนึ่งที่ถูกสร้างขึ้นมาโดยฝีมือของมนุษย์เรา ดังนั้นไม่มีทางเลยที่มันจะฉลาดหรือมีความสามารถมากกว่าเราได้ อย่างไรเสียหน้าที่ในการป้อนข้อมูลต่างๆ เข้าไปในซอฟต์แวร์ก็ยังเป็นของเรา หากเราทำการป้อนข้อมูลที่ถูกต้องเข้าไปในซอฟต์แวร์ คอมพิวเตอร์ก็จะให้คำตอบที่ถูกต้องแม่นยำกลับคืนออกมาอย่างแน่นอน ในทางตรงกันข้ามหากเราทำการป้อนข้อมูลที่ไม่ถูกต้องเข้าไปในซอฟต์แวร์ คอมพิวเตอร์ก็จะให้คำตอบที่ไม่ถูกต้องและแน่นอนว่าจะไม่แม่นยำโดยสิ้นเชิงกลับคืนออกมาแก่เราอย่างหลีกเลี่ยงไม่ได้เลย เอาละก่อนที่จะไปใกลมากกว่านี้ผมขอกลับมาพูดถึงที่ประเด็นคำถามกันสักเล็กน้อยก็แล้วกันว่า เพราะเหตุใดทำไมผมถึงได้หยิบยกเอาเรื่อง ผลจากการเสียรูปอันเนื่องมาจากแรงเฉือน ขึ้นมาเป็นประเด็นของการพูดคุยกันในวันนี้



ผมเพียงจะให้คำแนะนำว่า หากว่าเพื่อนๆ มีความต้องการที่จะให้ผลของคำตอบระหว่างการคำนวณด้วยมือและการทำ FEA นั้นออกมามีความคลาดเคลื่อนที่น้อยลงหรือพูดง่ายๆ คือให้ผลที่ได้จากการคำนวณด้วยมือนั้นมีความใกล้เคียงกันมากยิ่งขึ้นไปอีกกับผลทีได้จาก FEA สิ่งที่จะสามารถทำได้และจะเห็นผลมากที่สุดเลยก็คือ ให้ทำการรวมผลของการเสียรูปที่เกิดจากค่าอื่นๆ โดยเฉพาะค่า แรงเฉือน เข้าไปในการวิเคราะห์โครงสร้างด้วย เพียงเท่านี้ก็จะทำให้เป็นการลดความผิดพลาดของคำตอบที่ได้จากการวิเคราะห์โครงสร้างด้วยมือไปได้เยอะแล้วละครับ



สาเหตุทีผมแนะนำเช่นนี้เพราะว่า ตามปกติแล้วในการวิเคราะห์โครงสร้างด้วย FEA นอกจากการเสียรูปอันเนื่องมาจากแรงดัดแล้ว เราก็จะทำการรวมผลของการเสียรูปของทุกๆ แรงกระทำเข้าไปในการวิเคราะห์ทั้งหมดเลย เช่น ผลจากการเสียรูปเนื่องจากแรงเฉือน ผลจากการเสียรูปเนื่องจากแรงกระทำตามแนวแกน ผลจากการเสียรูปเนื่องจากแรงบิด ผลจากการเสียรูปเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ เป็นต้น แต่อย่างที่เราทราบกันดีนะครับว่าสำหรับการคำนวณด้วยมือนั้นยิ่งเราทำการคำนึงถึงผลจากการเสียรูปเนื่องจากค่าแรงอื่นๆ มากขึ้นเท่าใด นั่นก็จะยิ่งเป็นการทวีความยุ่งยากในการวิเคราะห์โครงสร้างให้เกิดเพิ่มมากยิ่งขึ้นไปอีกซึ่งผมเชื่อเหลือเกินว่าพวกเราคงไม่ปรารถนาที่จะให้เกิดเหตุการณ์เฉกเช่นนั้นขึ้นอย่างแน่นอน โดยที่ในวันนี้ผมจะมายกตัวอย่างง่ายๆ ประกอบคำอธิบายโดยการหยิบยกเอาปัญหาที่ผมเคยได้นำมาวิเคราะห์ให้เพื่อนๆ ได้รับชมไปก่อนหน้านี้มาให้เพื่อนๆ รับชมกันนะครับ



เริ่มจากปัญหา 2 ข้อแรกซึ่งผมเคยได้นำปัญหาทั้ง 2 ข้อนี้มาทำการยกตัวอย่างแก่เพื่อนๆ ไปแล้วเมื่อหลายสัปดาห์ก่อน โดยที่ในการวิเคราะห์ปัญหาทั้ง 2 ข้อนี้ผมได้ทำการคำนวณโดยคำนึงถึงผลเฉพาะจากการเสียรูปอันเนื่องมาจากแรงดัดเพียงเท่านั้น โดยที่ลักษณะของของปัญหานั้นจะเป็น คานช่วงเดียว ที่มีการรับน้ำหนักแบบแผ่กระจายตัวแบบสม่ำเสมอตลอดความยาวของคาน และ มีแรงกระทำแบบจุดวางตัวอยู่ที่จุดกึ่งกลางของคาน และ ปัญหาแบบ คานช่วงเดียวแบบมีปลายยื่น ที่มีการรับน้ำหนักแบบแผ่กระจายตัวแบบสม่ำเสมอตลอดความยาวของคาน และ มีแรงกระทำแบบจุดวางตัวอยู่ที่จุดปลายยื่นของคาน ซึ่งในปัญหา 1 ข้อนี้ผมได้ทำการกำหนดให้ค่าโมดูลัสยืดหยุ่น หรือ ELASTIC MODULUS ของวัสดุนั้นให้มีค่าที่เท่าๆ กันนั่นก็คือ



E = 2×10^(6) T/M^(2)



และค่าโมเมนต์ความเฉื่อย หรือ MOMENT OF INERTIA ของหน้าตัดนั้นให้มีค่าที่เท่าๆ กันด้วยนั่นก็คือ



I = 0.15 x 1.00^(3) / 12



I = 0.0125 M^(4)



ซึ่งจะทำให้พจน์การคูณกันระหว่างค่า E และ I นั้นออกมามีค่าเท่ากับ



EI = 2×10^(6)x0.0125



EI = 25000 T-M^(2)



เริ่มที่ปัญหาข้อแรกก่อนก็แล้วกันนั่นก็คือ ผมให้ค่า W นั้นมีค่าเท่ากบ 5 T/M ค่า P นั้นมีค่าเท่ากับ 20 T และค่า L เท่ากับ 10 M ค่าคำตอบของการเสียรูปที่กึ่งกลางของคานที่เราสามารถที่จะทำการคำนวณได้ด้วยมือจะมีค่าเท่ากับ



∆ = 1/(8EI) [PL^(3)/6 + 5WL^(4)/48 ]



∆ = 1000×1/(8×25000) x [20×10^(3)/6 + 5x5x10^(4)/48 ]



∆ = 42.71 MM (↓)

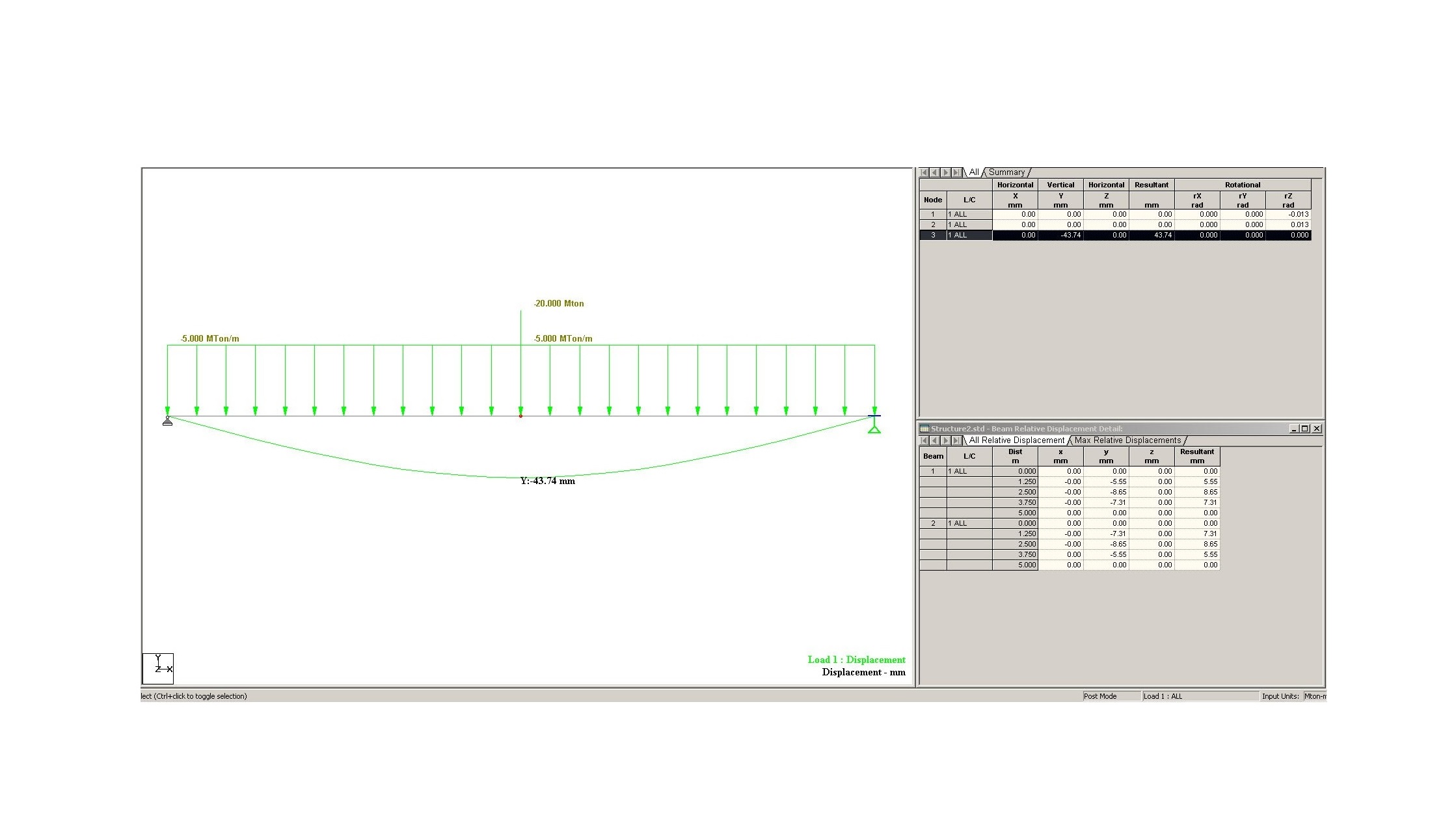

ซึ่งหากเปรียบเทียบกับรูปที่ 1 ซึ่งเป็นผลจากการวิเคราะห์โครงสร้างด้วยซอฟต์แวร์ทาง FEA ก็จะพบว่าค่าการเสียรูปที่ตำแหน่งๆ นี้จะมีค่าเท่ากับ 43.74 MM ซึ่งจะเห็นได้ว่าผลของคำตอบจากการคำนวณด้วยมือนั้นจะให้ค่าที่น้อยกว่าที่คำนวณได้จากการทำ FEA ตามที่ผมได้เรียนไปก่อนหน้านี้ ส่วนค่าความคลาดเคลื่อนที่เกิดขึ้นนั้นถือว่ามีค่าน้อยมากหรือประมาณ 1.03 มม เพียงเท่านั้นซึ่งก็เป็นผลมาจากการที่เราไม่ได้ทำการคำนึงถึงผลจากการเสียรูปอันเนื่องมาจากแรงกระทำประเภทอื่นๆ เข้าไปในกระบวนการของการวิเคราะห์โครงสร้างของเราด้วยน่ะครับ



มาต่อกันที่ปัญหาข้อที่สองเลยก็แล้วกันนั่นก็คือ ผมให้ค่า W นั้นมีค่าเท่ากบ 15 T/M ค่า P นั้นมีค่าเท่ากับ 5 T ค่า L1 เท่ากับ 12 M และค่า L2 เท่ากับ 5 M ค่าคำตอบของการเสียรูปที่ปลายยื่นของคานที่เราสามารถที่จะทำการคำนวณได้ด้วยมือจะมีค่าเท่ากับ



∆ = W L2/(4EI) [L2^(3)/2 + L1 L2^(2)/3 – L1^(3)/12] + P L2^(2)/(3EI) x [L1/2 + L2]



∆ = 1000x[15×5/(4×25000) [5^(3)/2 + 12×5^(2)/3 – 12^(3)/12] + 5×5^(2)/(3×25000) x [12/2 + 5]]



∆ = 32.21 MM (↓)



ซึ่งหากเปรียบเทียบกับรูปที่ 2 ซึ่งเป็นผลจากการวิเคราะห์โครงสร้างด้วยซอฟต์แวร์ทาง FEA ก็จะพบว่าค่าการเสียรูปที่ตำแหน่งๆ นี้จะมีค่าเท่ากับ 34.57 MM ซึ่งจะเห็นได้ว่าผลของคำตอบจากการคำนวณด้วยมือนั้นจะให้ค่าที่น้อยกว่าที่คำนวณได้จากการทำ FEA ตามที่ผมได้เรียนไปก่อนหน้านี้ ส่วนค่าความคลาดเคลื่อนที่เกิดขึ้นนั้นถือว่ามีค่าน้อยมากหรือประมาณ 2.36 มม เพียงเท่านั้นซึ่งก็เป็นผลมาจากการที่เราไม่ได้ทำการคำนึงถึงผลจากการเสียรูปอันเนื่องมาจากแรงกระทำประเภทอื่นๆ เข้าไปในกระบวนการของการวิเคราะห์โครงสร้างของเราด้วยน่ะครับ



ส่วนรูปที่ 3 ซึ่งเป็นรูปสุดท้ายซึ่งเป็นรูปของโครงสร้างโครงข้อหมุน ซึ่งในการวิเคราะห์โครงสร้างนั้นเราได้ทำการใช้ METHOD OF JOINT ในการคำนึงถึงเฉพาะผลจากการเสียรูปของแรงกระทำตามแนวแกนเพียงอย่างเดียวเท่านั้น และ ผมก็ได้ทำการคำนวณผลของการเสียรูปที่ตำแหน่ง C ออกมาว่าค่าการเสียรูปในแนวดิ่งนั้นจะมีค่าเท่ากับ 16.359 MM (↓) และค่าการเสียรูปในแนวราบนั้นจะมีค่าเท่ากับ 6.188 MM (←)



ซึ่งคำตอบข้างต้นนั้นก็จะมีค่าตรงกันกับผลทีได้จากการวิเคราะห์ด้วยซอฟต์แวร์ทาง FEA และนั่นเป็นเพราะว่าสำหรับโครงสร้างประเภทนี้ เราไม่มีความจำเป็นใดๆ ที่จะต้องทำการคำนึงและรวมผลของการเสียรูปอันเนื่องมาจากแรงกระทำประเภทอื่นๆ เข้าไปในการวิเคราะห์โครงสร้างด้วยนั่นเองครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

#ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ

#ปัญหาเรื่องความคลาดเคลื่อนของผลของการวิเคราะห์โครงสร้างเมื่อเราไม่ได้นำผลของค่าการเสียรูปอันเนื่องมาจากแรงเฉือนมาคำนึงถึงด้วย
